قطع وأدوات ومساعدات الرفع والتثبيت BLT082

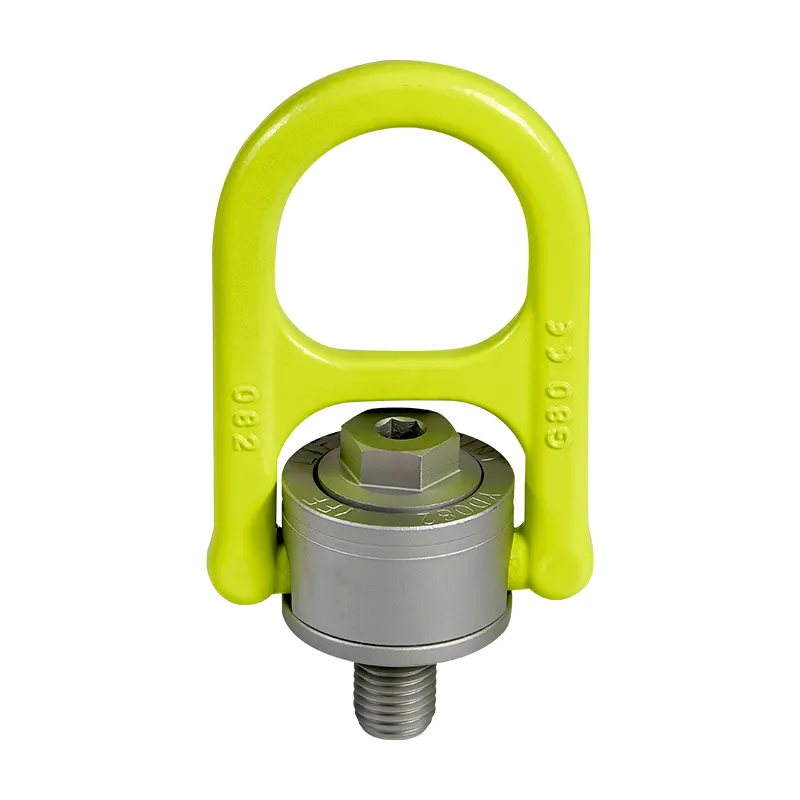

حلقة رفع للأحمال الثقيلة (عروة المرفاع) لمعدات الرفع المغناطيسية والأوناش Heavy Duty Lifting Point (0.5-9t)

حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
    • اطلب عرض سعر
    قطع وأدوات ومساعدات الرفع والتثبيت BLT082

    حلقة رفع للأحمال الثقيلة (عروة المرفاع) لمعدات الرفع المغناطيسية والأوناش Heavy Duty Lifting Point (0.5-9t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.5 إلى 9 طن

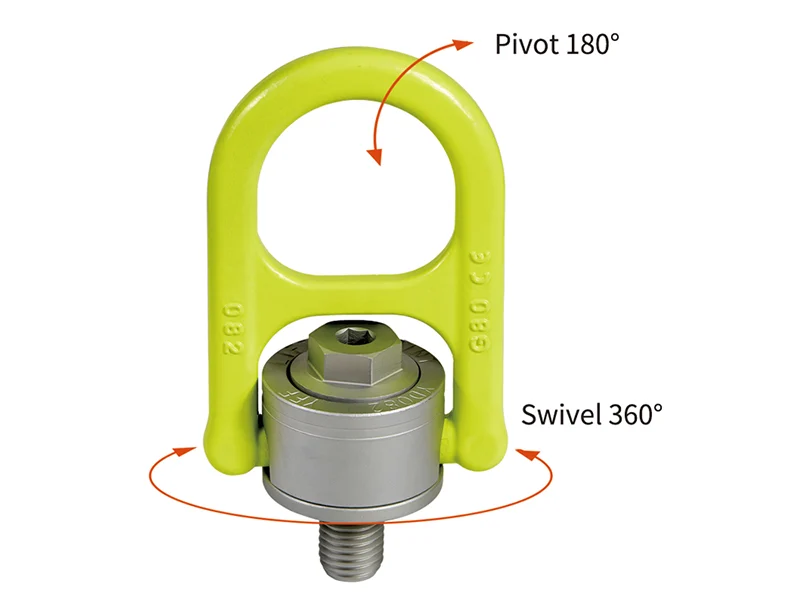

    • الدوران
      الدوران 360 درجة
    • محور الارتكاز
      محور الارتكاز 180 درجة
    • نوع التثبيت: يربط بالبرغي
    • زاوية الدوران: 360 درجة
    • زاوية المحور (الارتكاز): 180 درجة
    • معالجة السطح (للحلقات): مطلي بالبودرة
    • معالجة السطح (للمسامير): داكرومِت
    • نطاق درجة حرارة التشغيل: من -40 إلى +200 درجة مئوية
    • قياس القلوظة : ‎ M8–M36‎
    • درجة البرغي: ‎10.9‎
    • القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
    • يدور أثناء التحميل: لا
    • زنبرك تثبيت لوصلة التعليق: لا
    • حد الحمولة التشغيلية: من 0.5 إلى 9 طن‎
    • معامل الأمان: 4:1 ‎
    • القياسي: DIN EN 1677-1
    • الحماية من الانفجار: لا
    • رقم اللون RAL: قابل للتخصيص
    • بطاقة التعريف المتوفرة: لا
    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
    التطبيقات
    • في صناعة النفط والغاز: مثالية للاستخدام في البيئات شديدة التآكل مثل عمليات التنقيب عن النفط والغاز، وتستخدم عادةً لرفع معدات الحفر ونقل أنظمة خطوط الأنابيب
    • في المنشآت الصناعية: كثيرًا ما تستخدم لرفع الآلات الصناعية الكبيرة مثل الضواغط والغلايات
    • في أعمال النقلوالمناولة: مناسبة لنقل المعدات الصناعية الثقيلة، بما في ذلك المحولات والحاويات

    تتميز بحد حمولة يتراوح من 0.5 طن إلى 9 أطنان، مما يجعلها خيارًا ممتازًا للعمليات التي تكون فيها الدقة والكفاءة أمرًا بالغ الأهمية. ولذا، فهي مصممة للتطبيقات التي تتطلب معدات أخف وزناً، مما يضمن سهولة التعامل معها دون المساومة على القوة أو الموثوقية. كما تتميز بهيكل مصنوع من قطعة واحدة لتعزيز السلامة، بينما يسمح الطلاء المقاوم للتآكل والتصميم القوي بمهام الرفع الدقيقة في البيئات الصعبة، بما في ذلك البيئات البحرية وفي المصانع والوُرش.
    حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
    الميزات
    • تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
    • تتميز بتصميم مطروق من قطعة واحدة بدون نقاط لحام، مما يجعلها أخف وزناً مع الحفاظ على نفس قدرة التحميل.
    • مزودة بتصميم مسامير سداسية مزدوجة في الأعلى، مما يتيح التركيب السريع والمريح
    • تتميز بمعالجات متقدمة مضادة للتآكل على المسامير تجعلها مناسبة للعمليات القياسية وكذلك البيئات البحرية عالية الكلوريد
    • تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M36، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
    • تحقق حد حمل يتراوح بين 0.5 و9 أطنان، مع عامل أمان بنسبة 4:1 وفحص غير تدميري بنسبة 100 بالمائة.
    • يتم ختم كل مكوّن برقم دفعة إنتاج خاص، مما يضمن سهولة التتبع
    • تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار.
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

    • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)
    • حلقة رفع للأحمال الثقيلة بقوة حمل (0.5 إلى 9 طن)

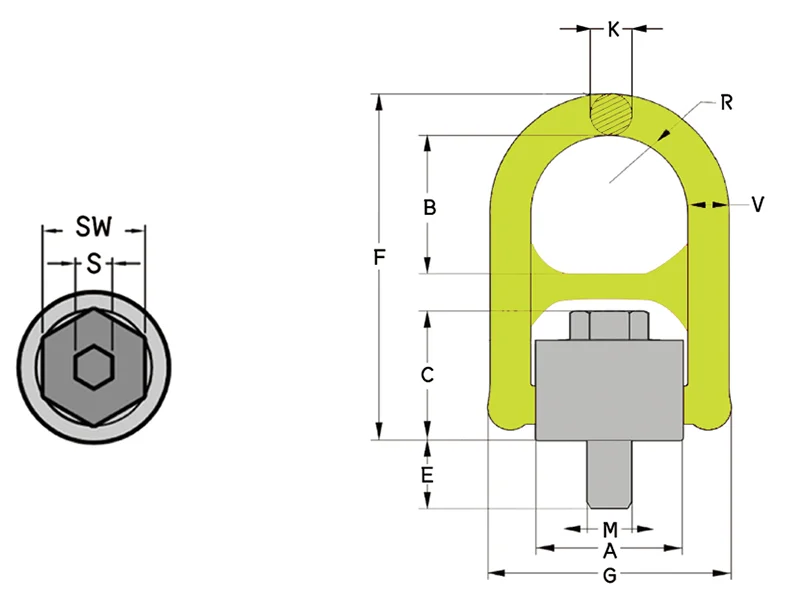

    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A B C F G V R S SW K
    BLT082-M8 0.5 8×1.25 12 33 35 30.0 86 56 10 17.5 6 13 10 10-40 0.3
    BLT082-M10 0.7 10×1.50 15 33 35 30.0 86 56 10 17.5 6 13 10 10-40 0.3
    BLT082-M12 1.0 12×1.75 20 33 35 30.0 86 56 10 17.5 6 13 10 15-40 0.3
    BLT082-M14 1.5 14×2.00 21 50 55 46.0 131 85 14 27.0 8 18 13 30-100 1.0
    BLT082-M16 2.0 16×2.00 24 50 55 46.0 131 85 14 27.0 8 18 13 45-130 1.0
    BLT082-M18 2.5 18×2.50 26 65 66 57.0 163 109 18 34.5 10 24 16 100-170 2.0
    BLT082-M20 3.0 20×2.50 30 65 66 57.0 163 109 18 34.5 10 24 16 100-170 2.0
    BLT082-M24 5.0 24×3.00 36 65 66 57.0 163 109 18 34.5 10 24 16 190-280 2.0
    BLT082-M27 5.6 27×3.00 38 87 80 82.5 219 150 27 45.5 12 30 25 250-500 5.5
    BLT082-M30 7.8 30×3.50 48 87 80 82.5 219 150 27 45.5 12 30 25 270-600 5.6
    BLT082-M36 9.0 36×4.00 54 87 80 82.5 219 150 27 45.5 12 30 25 270-600 5.7

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT082-M8 8 0.8 1.6 0.5 1.0 0.70 0.5 0.50 1.05 0.75 0.5
    BLT082-M10 10 1.2 2.4 0.7 1.4 0.98 0.7 0.70 1.47 1.05 0.7
    BLT082-M12 12 2.0 4.0 1.0 2.0 1.40 1.0 1.00 2.10 1.50 1.0
    BLT082-M14 14 2.4 4.8 1.5 3.0 2.10 1.5 1.50 3.15 2.25 1.5
    BLT082-M16 16 3.2 6.4 2.0 4.0 2.80 2.0 2.00 4.20 3.00 2.0
    BLT082-M18 18 5.0 10.0 2.5 5.0 3.50 2.5 2.50 5.25 3.75 2.5
    BLT082-M20 20 5.6 11.2 3.0 6.0 4.20 3.0 3.00 6.30 4.50 3.0
    BLT082-M24 24 9.2 18.4 5.0 10.0 7.00 5.0 5.00 10.50 7.50 5.0
    BLT082-M27 27 9.5 19.0 5.6 11.2 7.84 5.6 5.60 11.76 8.40 5.6
    BLT082-M30 30 12.0 24.0 7.8 15.6 10.92 7.8 7.80 16.38 11.70 7.8
    BLT082-M36 36 12.5 25.0 9.0 18.0 12.60 9.0 9.00 18.90 13.50 9.0

    السلسلة حد الحمولة (بالطن) السنون شكل الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A B C F G V R S SW K
    BLT082-1/2 0.80 1/2 13.0 20 33 35 30.0 86 56 10 17.5 6 13 10 15-40 0.3
    BLT082-5/8 1.60 5/8 11.0 24 50 55 46.0 131 85 14 27.0 8 18 13 45-130 1.0
    BLT082-3/4 2.40 3/4 10.0 30 50 55 46.0 131 85 14 27.0 8 18 13 45-130 1.0
    BLT082-7/8 3.00 7/8 9.0 36 65 66 57.0 163 109 18 34.5 10 24 16 100-170 2.0
    BLT082-1 4.00 1 8.0 36 65 66 57.0 163 109 18 34.5 10 24 16 190-280 2.0
    BLT082-1-1/4 6.25 1-1/4 7.0 48 87 80 82.5 219 150 27 45.5 12 30 25 270-600 5.6

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT082-1/2 1/2 1.6 3.2 0.80 1.6 1.12 0.80 0.80 1.68 1.200 0.80
    BLT082-5/8 5/8 2.6 5.2 1.60 3.2 2.24 1.60 1.60 3.36 2.400 1.60
    BLT082-3/4 3/4 4.0 8.0 2.40 4.8 3.36 2.40 2.40 5.04 3.600 2.40
    BLT082-7/8 7/8 4.5 9.0 3.00 6.0 4.20 3.00 3.00 6.30 4.500 3.00
    BLT082-1 1 7.4 14.8 4.00 8.0 5.60 4.00 4.00 8.40 6.000 4.00
    BLT082-1-1/4 1-1/4 9.6 19.2 6.25 12.5 8.75 6.25 6.25 13.13 9.375 6.25
    تحميل دليل التعليمات
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    هل تود معرفة المزيد حول المنتجات؟
    البريد الإلكتروني: info@mainlywell.com
    للتواصل عبر الموبايل: +86-15122032926
    تواصل معنا

    افحص دائماً حلقة الرفع الدوارة للتأكد من أنها في حالة جيدة، وأن الثقب الملولب نظيف وخالي من الحطام قبل الاستخدام. أثناء التركيب، استخدم الأداة المناسبة لربطها بإحكام. وأخيراً، تأكد من أن قاعدة حلقة الرفع مشدودة بإحكام إلى سطح الحمولة، دون وجود أي فجوات أو ارتخاء في العزم.

    بالإضافة إلى الأكسيد الأسود، نوفر أيضاً طلاء داكرومِت (Dacromet) كخيار قياسي. وبحسب بيئة العمل، تتوفر خيارات إضافية مثل الطلاء بالكروم أو الجلفنة أو تشريب الزنك، وذلك لتعزيز المتانة ومقاومة التآكل

    يجب أن يتم فحص حلقات الرفع بواسطة مسؤول السلامة المتخصص قبل وبعد كل استخدام، وعلى الأقل مرة واحدة في السنة من قبل أفراد مؤهلين. أثناء الفحص، تحقق من وجود تآكل شديد أو شقوق أو كسور أو تشوه في البرغي أو الأجزاء الملحومة. تأكد من أن جميع الأجزاء المتحركة (مثل آلية الدوران والانقلاب) تعمل بسلاسة، وابحث عن أي علامات تدل على تلف ناتج عن الحرارة أو تآكل مفرط. في حال وجود أي شك في حالة السلامة لحلقة الرفع، يجب التوقف عن استخدامها فوراً وإبلاغ المشرف المسؤول.

    نحن لا نوصي بوضع وردة بين حلقة الرفع الدوارة والحمل. إذا كان من الضروري استخدامها ولا يمكن تجنب ذلك، يرجى تزويدنا بالأبعاد التفصيلية للحمل حتى يتمكن فريقنا الفني من تقييم تأثير الحمل وتقديم التوصية بأكثر حلول الرفع الأمان.
