قطع وأدوات ومساعدات الرفع والتثبيت BLT094

حلقة رفع (عروة الرافعة) للأوناش ومغناطيس الرفع (مع لوح القفل الذاتي)Key Eye Point (0.3-12t)

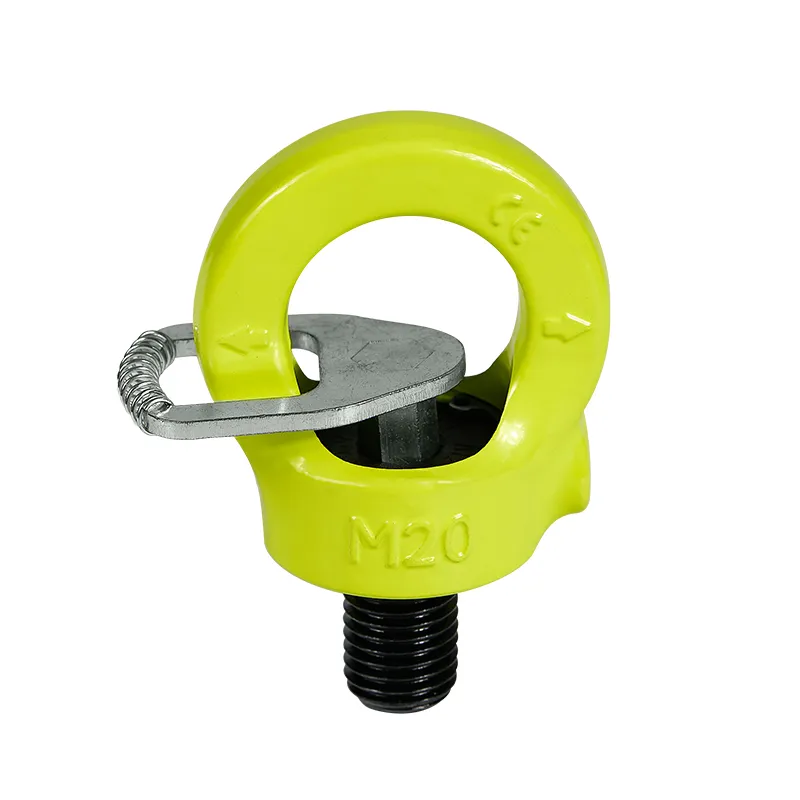

حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
    • اطلب عرض سعر
    قطع وأدوات ومساعدات الرفع والتثبيت BLT094

    حلقة رفع (عروة الرافعة) للأوناش ومغناطيس الرفع (مع لوح القفل الذاتي)Key Eye Point (0.3-12t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.3 إلى 12 طن
    • الدوران
      الدوران 360 درجة
    • نوع التثبيت: يربط بالبرغي
    • زاوية الدوران: 360 درجة
    • زاوية المحور (الارتكاز): 0 درجة
    • معالجة السطح (للحلقات): مطلي بالبودرة
    • معالجة السطح (للمسامير): طلاء أكسيد أسود
    • نطاق درجة حرارة التشغيل: من -40 إلى +200 درجة مئوية
    • قياس القلوظة : ‎ M8–M48‎
    • درجة البرغي: ‎10.9‎
    • القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
    • يدور أثناء التحميل: لا
    • زنبرك تثبيت لوصلة التعليق: لا
    • حد الحمولة التشغيلية: من 0.3 إلى 12 طن‎
    • معامل الأمان: 4:1 ‎
    • القياسي: DIN EN 1677-1
    • الحماية من الانفجار: لا
    • رقم اللون RAL: قابل للتخصيص
    • بطاقة التعريف المتوفرة: لا
    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
    التطبيقات
    • في قطاع النفط والغاز: مناسبة لعمليات الرفع في الأماكن الضيقة، مثل تركيب معدات استخراج النفط والغاز وصيانتها

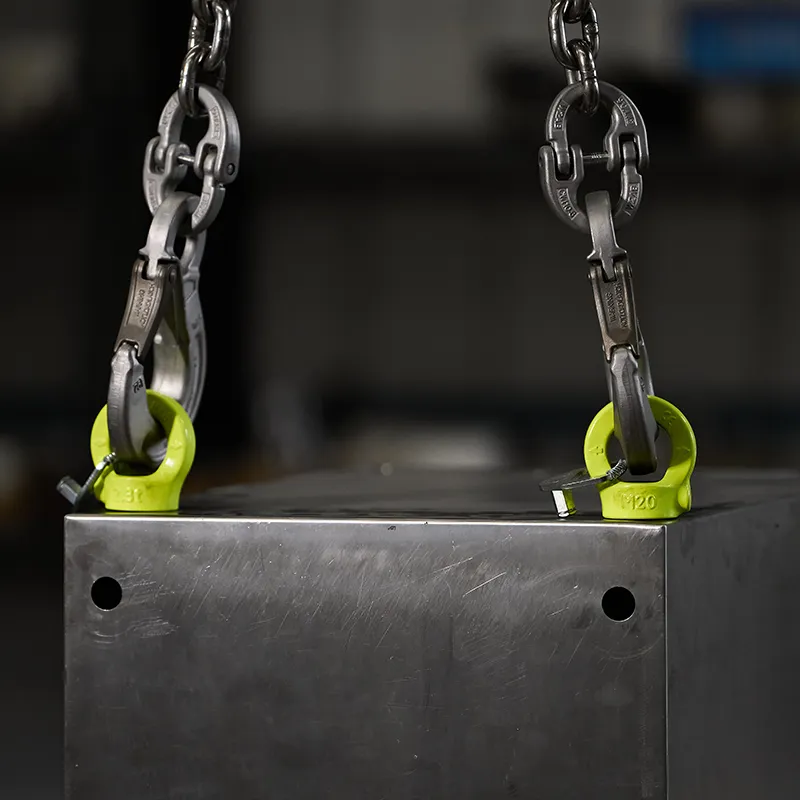

    • في قطاع الخدمات اللوجستية والنقل والمناولة: كثيرًا ما تستخدم لرفع ومناولة البضائع الضخمة أو غير المنتظمة الشكل، بما في ذلك الحاويات والبضائع السائبة الكبيرة

    تتميز بحد حمل يتراوح بين 0.3 و12 طن ودوران كامل بزاوية 360 درجة. كما إن تصميمها خفيف الوزن وصغير الحجم، بالإضافة إلى لوحة ذاتية القفل تضمن التركيب السريع بدون الأدوات، مما يجعلها حلاً مثاليًا لعمليات الرفع بشكل آمن حتى في المساحات المحدودة.
    حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
    الميزات

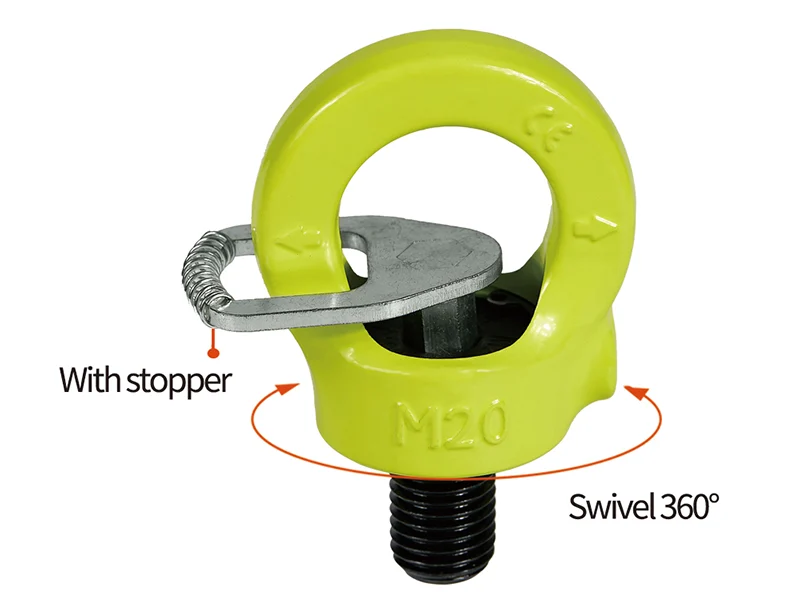

    • تتميز بتصميم مدمج وخفيف الوزن للتركيب في بيئات الرفع الضيقة
    • تسمح بالدوران الكامل بزاوية 360 درجة لتحديد موضع الحمولة بدقة
    • مزود بلوحة ذاتية القفل للتركيب السريع الخالي من الأدوات.
    • تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M48، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
    • حمولة العمل المحدودة (WLL) من 0.3 إلى 12 طن، مما يضمن أداءً آمنًا حتى في الزوايا الصعبة (على سبيل المثال، 90 درجة)
    • عامل أمان بنسبة 4:1 مع اختبار غير مدمر بنسبة 100 المائة لتعزيز الموثوقية
    • تتميز المكونات الحاملة بأرقام دفعات خاصة لسهولة التتبع
    • تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
    • تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار.
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

    • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)
    • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 12 طن)

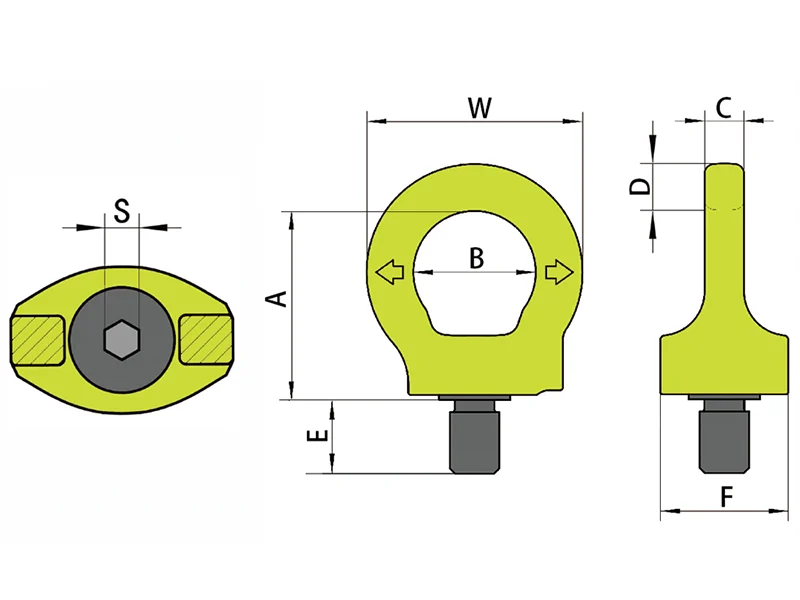

    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A B C D F W S
    BLT094-M8 0.30 8×1.25 12 40.0 25 8 9.5 26 44 6 10-40 0.15
    BLT094-M10 0.40 10×1.50 15 40.0 25 8 9.5 26 44 6 10-40 0.15
    BLT094-M12 0.75 12×1.75 18 47.0 30 10 11.0 32 52 8 15-40 0.20
    BLT094-M14 0.75 14×2.00 18 47.0 30 10 11.0 32 52 8 30-100 0.20
    BLT094-M16 1.50 16×2.00 24 54.0 35 14 13.0 39 61 10 45-130 0.35
    BLT094-M18 1.50 18X2.50 24 54.0 35 14 13.0 39 61 10 100-170 035
    BLT094-M20 2.30 20×2.50 30 63.0 40 16 15.0 47 70 12 100-170 0.60
    BLT094-M22 2.30 22×2.50 30 63.0 40 16 15.0 47 70 12 100-170 0.60
    BLT094-M24 3.20 24×3.00 36 73.0 48 19 18.0 55 84 14 190-280 1.00
    BLT094-M27 3.20 27x3.00 36 73.0 48 19 18.0 55 84 14 250-500 1.00
    BLT094-M30 4.50 30×3.50 45 91.5 60 24 22.5 67 105 17 270-600 2.00
    BLT094-M33 4.50 33×3.50 45 91.5 60 24 22.5 67 105 17 270-600 2.00
    BLT094-M36 7.00 36×4.00 54 114.0 72 29 27.0 85 126 22 270-600 3.00
    BLT094-M42 9.00 42×4.50 63 130.0 82 34 32.5 98 147 22 350-800 5.00
    BLT094-M48 12.00 48X5.00 72 151.0 96 38 36.0 114 168 27 350-800 7.50

    عامل أمان بنسبة 4:1
    يجب أن تتم عمليات اللحام بواسطة موظفين لحام مؤهلين وفقًا لمواصفات EN287 أو AWS

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT094-M8 8 1 2 0.30 0.6 0.42 0.30 0.30 0.63 0.45 0.30
    BLT094-M10 10 1 2 0.40 0.8 0.56 0.40 0.40 0.80 0.60 0.40
    BLT094-M12 12 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT094-M14 14 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT094-M16 16 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
    BLT094-M18 18 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
    BLT094-M20 20 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT094-M22 22 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT094-M24 24 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
    BLT094-M27 27 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
    BLT094-M30 30 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
    BLT094-M33 33 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
    BLT094-M36 36 16 32 7.00 14.0 9.80 7.00 7.00 14.70 10.50 7.00
    BLT094-M42 42 24 48 9.00 18.0 12.60 9.00 9.00 18.90 13.50 9.00
    BLT094-M48 48 32 64 12.00 24.0 16.80 12.00 12.00 25.00 18.00 12.00

    السلسلة حد الحمولة (بالطن) السنون شكل الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A B C D F W 5
    BLT094-3/8 0.40 3/8 16.0 15.0 40.0 25 8 9.5 26 44 6 10-40 0.15
    BLT094-1/2 0.75 1/2 13.0 18.0 47.0 30 10 11.0 32 52 8 15-40 0.20
    BLT094-5/8 1.50 5/8 11.0 24.0 54.0 35 14 13.0 39 61 10 45-130 0.35
    BLT094-3/4 2.30 3/4 10.0 30.0 63.0 40 16 15.0 47 70 12 45-130 0.60
    BLT094-7/8 2.30 7/8 9.0 30.0 63.0 40 16 15.0 47 70 12 100-170 0.60
    BLT094-1 3.20 1 8.0 36.0 73.0 48 19 18.0 55 84 14 190-280 1.00
    BLT094-1-1/4 4.50 1-1/4 7.0 45.0 91.5 60 24 22.5 67 105 17 270-600 2.00
    BLT094-1-1/2 7.00 1-1/2 6.0 54.0 114.0 72 29 27.0 85 126 22 270-600 3.00
    BLT094-1-3/4 9.00 1-3/4 5.0 63.0 130.0 82 34 32.5 98 147 22 350-800 5.00
    BLT094-2 12.00 2 4.5 72.0 151.0 96 38 36.0 114 168 27 350-800 7.50

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0 0° 90° 90 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT094-3/8 3/8 1 2 0.40 0.8 0.56 0.40 0.40 0.8 0.6 0.40
    BLT094-1/2 1/2 2 4 0.75 1.5 1.00 0.75 0.75 1.5 1.1 0.75
    BLT094-5/8 5/8 4 8 1.50 3.0 2.10 1.50 1.50 3.1 2.2 1.50
    BLT094-3/4 3/4 6 12 2.30 4.6 3.20 2.30 2.30 4.8 3.4 2.30
    BLT094-7/8 7/8 6 12 2.30 4.6 3.20 2.30 2.30 4.8 3.4 2.30
    BLT094-1 1 8 16 3.20 6.4 4.50 3.20 3.20 6.7 4.8 3.20
    BLT094-1-1/4 1-1/4 12 24 4.50 9.0 6.30 4.50 4.50 9.4 6.7 4.50
    BLT094-1-1/2 1-1/2 16 32 7.00 14.0 9.80 7.00 7.00 14.7 10.5 7.00
    BLT094-1-3/4 1-3/4 24 48 9.00 18.0 12.60 9.00 9.00 18.9 13.5 9.00
    BLT094-2 2 32 64 12.00 24.0 16.80 12.00 12.00 25.0 18.0 12.00
    تحميل دليل التعليمات
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    هل تود معرفة المزيد حول المنتجات؟
    البريد الإلكتروني: info@mainlywell.com
    للتواصل عبر الموبايل: +86-15122032926
    تواصل معنا

    افحص دائماً حلقة الرفع الدوارة للتأكد من أنها في حالة جيدة، وأن الثقب الملولب نظيف وخالي من الحطام قبل الاستخدام. أثناء التركيب، استخدم الأداة المناسبة لربطها بإحكام. وأخيراً، تأكد من أن قاعدة حلقة الرفع مشدودة بإحكام إلى سطح الحمولة، دون وجود أي فجوات أو ارتخاء في العزم.

    بالإضافة إلى الأكسيد الأسود، نوفر أيضاً طلاء داكرومِت (Dacromet) كخيار قياسي. وبحسب بيئة العمل، تتوفر خيارات إضافية مثل الطلاء بالكروم أو الجلفنة أو تشريب الزنك، وذلك لتعزيز المتانة ومقاومة التآكل

    يجب أن يتم فحص حلقات الرفع بواسطة مسؤول السلامة المتخصص قبل وبعد كل استخدام، وعلى الأقل مرة واحدة في السنة من قبل أفراد مؤهلين. أثناء الفحص، تحقق من وجود تآكل شديد أو شقوق أو كسور أو تشوه في البرغي أو الأجزاء الملحومة. تأكد من أن جميع الأجزاء المتحركة (مثل آلية الدوران والانقلاب) تعمل بسلاسة، وابحث عن أي علامات تدل على تلف ناتج عن الحرارة أو تآكل مفرط. في حال وجود أي شك في حالة السلامة لحلقة الرفع، يجب التوقف عن استخدامها فوراً وإبلاغ المشرف المسؤول.

    نحن لا نوصي بوضع وردة بين حلقة الرفع الدوارة والحمل. إذا كان من الضروري استخدامها ولا يمكن تجنب ذلك، يرجى تزويدنا بالأبعاد التفصيلية للحمل حتى يتمكن فريقنا الفني من تقييم تأثير الحمل وتقديم التوصية بأكثر حلول الرفع الأمان.
