قطع وأدوات ومساعدات الرفع والتثبيت BLT092

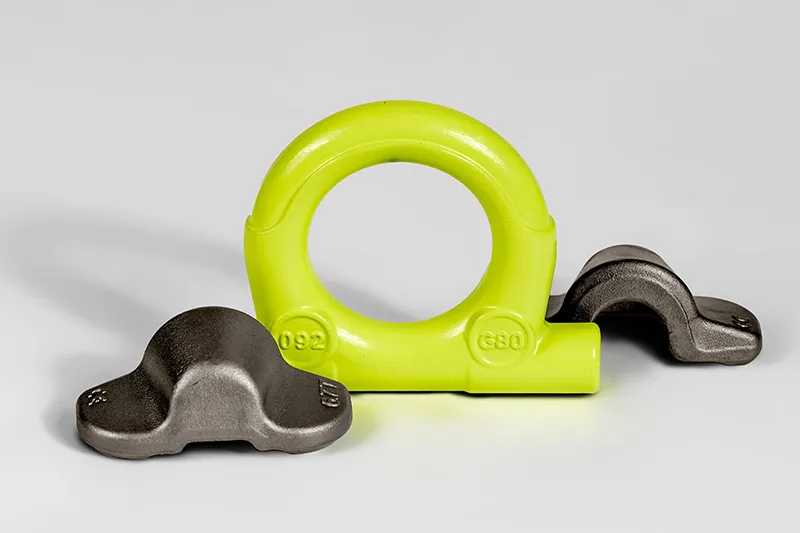

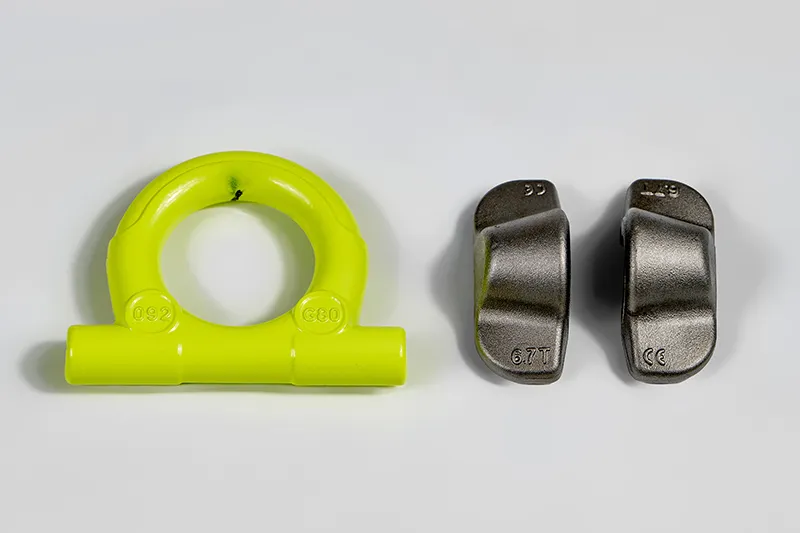

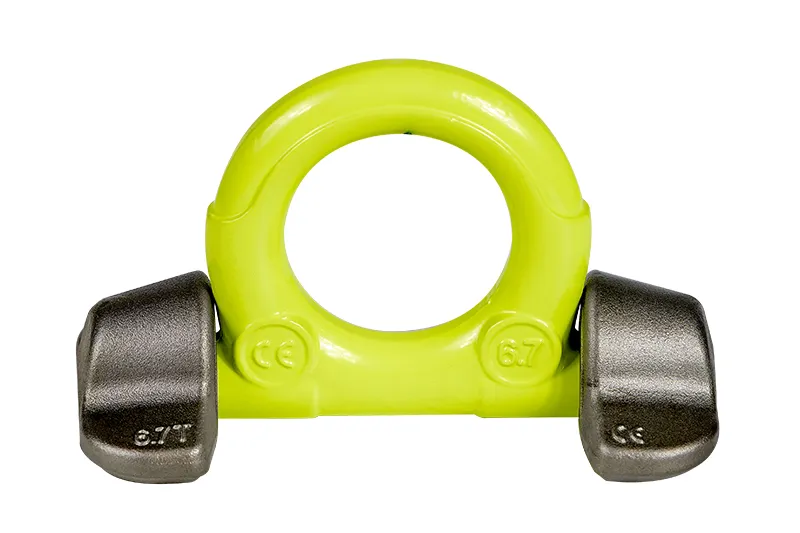

حلقة رفع وتثبيت (عروة الرفع، حلقة ربط وتثبيت، حلقة تحميل) لرفع الأحمال الثقيلةWeld-On Load Ring (4-31.5t)
قطع وأدوات ومساعدات الرفع والتثبيت BLT092
حلقة رفع وتثبيت (عروة الرفع، حلقة ربط وتثبيت، حلقة تحميل) لرفع الأحمال الثقيلةWeld-On Load Ring (4-31.5t)
-
حد الحمولة أثناء العمل 4 إلى 31.5 طن
- نوع التثبيت: اللحام

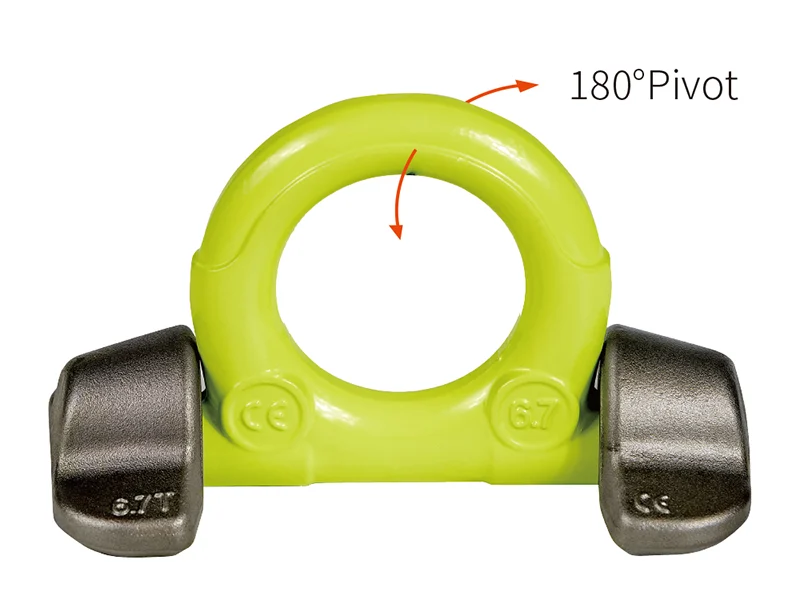

- زاوية المحور (الارتكاز): 180 درجة
- معالجة السطح (للحلقات): مطلي بالبودرة
- نطاق درجة حرارة التشغيل: من -40 إلى +200 درجة مئوية
- درجة السلسلة: G80
- القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
- يدور أثناء التحميل: لا
- زنبرك تثبيت لوصلة التعليق: لا
- حد الحمولة التشغيلية: من 4 إلى 31.5 طن
- معامل الأمان: 4:1
- القياسي: DIN EN 1677-1
- الحماية من الانفجار: لا
- رقم اللون RAL: قابل للتخصيص
- بطاقة التعريف المتوفرة: لا
الفحص والمعايير
- تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
- اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
- صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
التطبيقات
- في أعمال النقل والمناولة: مثالية لمعدات رفع ونقل البضائع الثقيلة والمكونات والحاويات كبيرة الحجم، مما يقلل من الأخطاء ويقلل من مخاطر التصادم أو التلف.
- في المنشآت الصناعية: مصممة لتتحمل 20000 دورة إجهاد، وتوفر متانة استثنائية، مما يجعلها مناسبة لعمليات الرفع المتكررة في البيئات الصناعية. وتشمل الاستخدامات الشائعة رفع الضواغط الصناعية والمحركات الكهربائية والغلايات وغيرها من الآلات الثقيلة.
صُممت لتطبيقات الرفع والتثبيت لأعمال الرفع والنقل والمناولة الشاقة، حيث تحقق حد حمولة يتراوح من 4 إلى 31.5 طن ودوران محوري بزاوية 180 درجة. كما صُممت حلقة الربط للتثبيت الدائم عن طريق اللحام، وتوفر نقطة رفع ثابتة وآمنة مثالية للعمليات الصناعية وعمليات الرفع وانقل في قطاع النفط والغاز.
الخواص

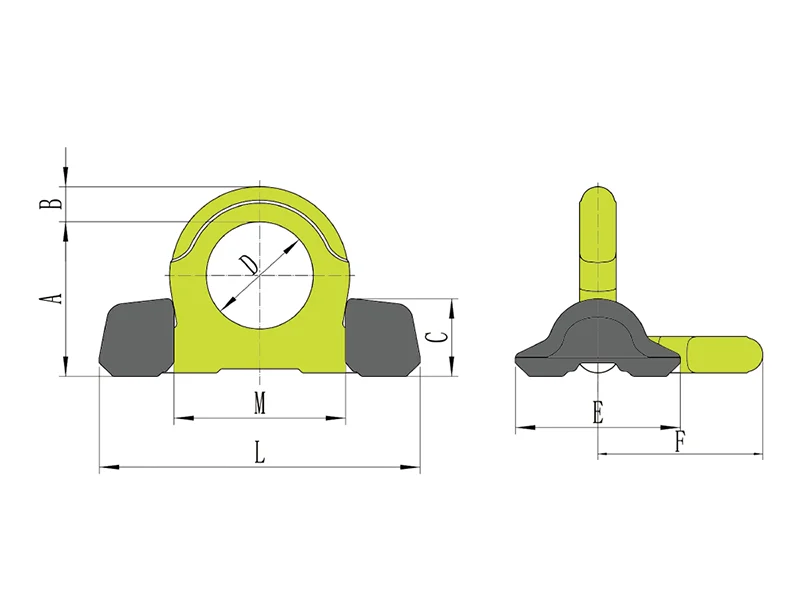

| السلسلة | حد الحمولة (بالطن) | الأبعاد (مم) | الوزن (كجم) |
| A | B | C | D | E | F | L | M | HV | a |
| BLT092-04 | 4.0 | 66 | 14 | 30 | 48 | 65 | 70 | 135 | 76 | 5 | 3 | 0.6 |
| BLT092-06 | 6.7 | 85 | 20 | 39 | 60 | 89 | 91 | 171 | 98 | 5 | 3 | 1.5 |
| BLT092-10 | 10.0 | 95 | 21 | 46 | 65 | 100 | 100 | 196 | 106 | 7 | 4 | 2.4 |
| BLT092-16 | 16.0 | 127 | 30 | 57 | 90 | 130 | 136 | 263 | 149 | 8 | 4 | 5.5 |
| BLT092-30 | 31.5 | 178 | 42 | 78 | 130 | 160 | 160 | 375 | 213 | 15 | 4 | 15.8 |
عامل أمان بنسبة 4:1
يجب أن تتم عمليات اللحام بواسطة موظفين لحام مؤهلين وفقًا لمواصفات EN287 أو AWS
تطبيقات الحمل أثناء العمل
| طريقة الرفع |  |  |  |  |  |  |  |  |
| عدد أرجل الرافعة | 1 | 2 | 1 | 2 | 2 | 2 | 3-4 | 3-4 |
| زاوية الرفع | 0° | 0° | 90° | 90° | 0-45 | 45-60° | عدم التماثل | 0-45 | 45-60° | عدم التماثل |
| السلسلة | حد الحمولة (بالطن) |
| BLT092-04 | 4.0 | 8.0 | 4.0 | 8.0 | 5.6 | 4.0 | 4.0 | 8.4 | 6.00 | 4.0 |
| BLT092-06 | 6.7 | 13.4 | 6.7 | 13.4 | 9.4 | 6.7 | 6.7 | 14.1 | 10.05 | 6.7 |
| BLT092-10 | 10.0 | 20.0 | 10.0 | 20.0 | 14.0 | 10.0 | 10.0 | 21.0 | 15.00 | 10.0 |
| BLT092-16 | 16.0 | 32.0 | 16.0 | 32.0 | 22.4 | 16.0 | 16.0 | 33.6 | 24.00 | 16.0 |
| BLT092-30 | 31.5 | 63.0 | 31.5 | 63.0 | 44.1 | 31.5 | 31.5 | 66.2 | 47.25 | 31.5 |
ظروف/ شروط عملية اللحام
- يجب أن يكون محتوى الكربون في المادة الأساسية أقل من 0.4 بالمائة.
- إذا كانت درجة الحرارة المحيطة أقل من 10 درجات مئوية، يجب تسخين السطح قبل اللحام.
- يجب عدم إجراء اللحام في المناطق المفتوحة أو في ظل الظروف الجوية السيئة.
طرق اللحام
- قبل اللحام، تأكد من أن السطح الملامس نظيف وخالٍ من برادة الحديد أو الشحوم أو الزيت أو الطلاء أو الخبث أو أي ملوثات أخرى. إذا كان السطح متآكلًا أو مطليًا، يجب إزالة جميع الصدأ والطلاء تمامًا من منطقة اللحام.
- قبل الانتقال إلى ممر اللحام التالي، قم بتنظيف حبة اللحام تمامًا لتجنب شوائب الخبث.
- بمجرد بدء اللحام، تجنب الانقطاعات لمنع تبريد المكونات.
- افحص نقاط اللحام بدقة للتأكد من عدم وجود شقوق أو انبعاجات أو خدوش. في حالة ظهور مخاوف، استخدم طرق الفحص غير المتلفة، مثل اختبار الجسيمات المغناطيسية أو اختبار الصبغة المخترقة.
- إذا كانت هناك حاجة إلى إصلاحات، قم بطحن العيوب واتباع خطوات اللحام المؤهلة المناسبة مرة أخرى.
- تجنب التبريد السريع لنقاط اللحام.
-
التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
-
الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
