قطع وأدوات ومساعدات الرفع والتثبيت BLT103

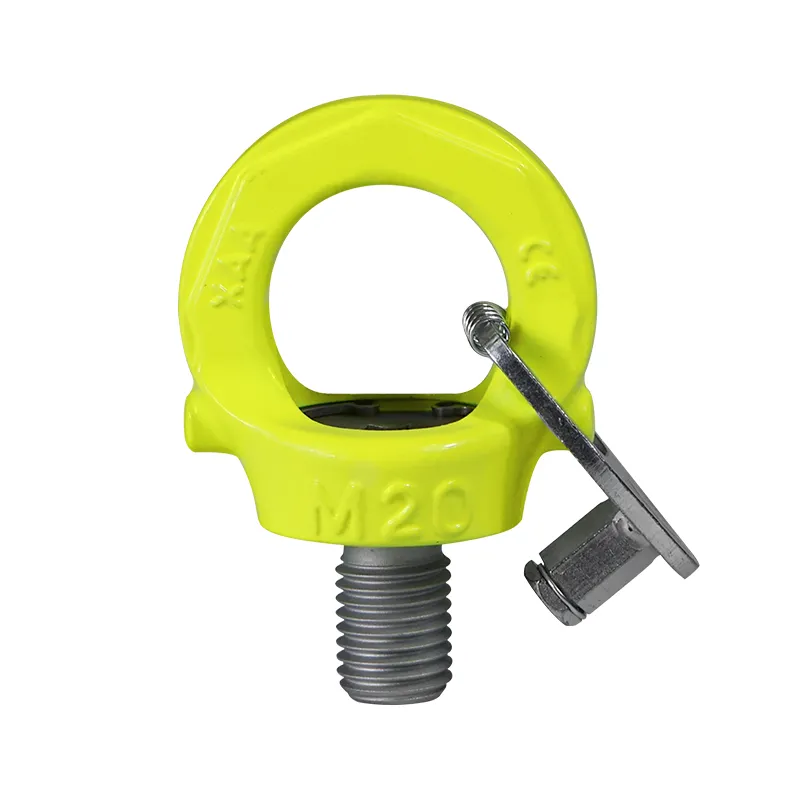

حلقة رفع (عروة الرافعة) للأوناش ومغناطيس الرفع (مع لوح القفل الذاتي)Key Eye Point S+ (0.3-18t)

حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)
  • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)
    • اطلب عرض سعر
    قطع وأدوات ومساعدات الرفع والتثبيت BLT103

    حلقة رفع (عروة الرافعة) للأوناش ومغناطيس الرفع (مع لوح القفل الذاتي)Key Eye Point S+ (0.3-18t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.3 إلى 18 طن
    • الدوران
      الدوران 360 درجة
    • نوع التثبيت: يربط بالبرغي
    • زاوية الدوران: 360 درجة
    • زاوية المحور (الارتكاز): 0 درجة
    • معالجة السطح (للحلقات): مطلي بالبودرة
    • معالجة السطح (للمسامير): داكرومِت
    • نطاق درجة حرارة التشغيل: من -40 إلى +200 درجة مئوية
    • قياس القلوظة : ‎ M8–M64‎
    • درجة البرغي: ‎10.9‎
    • القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
    • يدور أثناء التحميل: لا
    • زنبرك تثبيت لوصلة التعليق: لا
    • حد الحمولة التشغيلية: من 0.3 إلى 18 طن‎
    • معامل الأمان: 4:1 ‎
    • القياسي: DIN EN 1677-1
    • الحماية من الانفجار: لا
    • رقم اللون RAL: قابل للتخصيص
    • بطاقة التعريف المتوفرة: لا
    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
    التطبيقات
    • في محطات توليد طاقة الرياح: يمنع تلف المعدات من زوايا الرفع الثابتة، وتضمن وضع آمن للشفرة والمراوح أثناء الرفع والتركيب
    • في أعمال النقل والمناولة في الموانئ: مناسب للمكونات الصناعية ورفع الحاويات، مع مقاومة للبيئات عالية التآكل عالية الكلوريد في البيئات البحرية
    • قابلة للتطبيق في مختلف الصناعات الأخرى مثل التنقيب عن النفط والغاز، ونقل المعدات، والمنشآت الصناعية

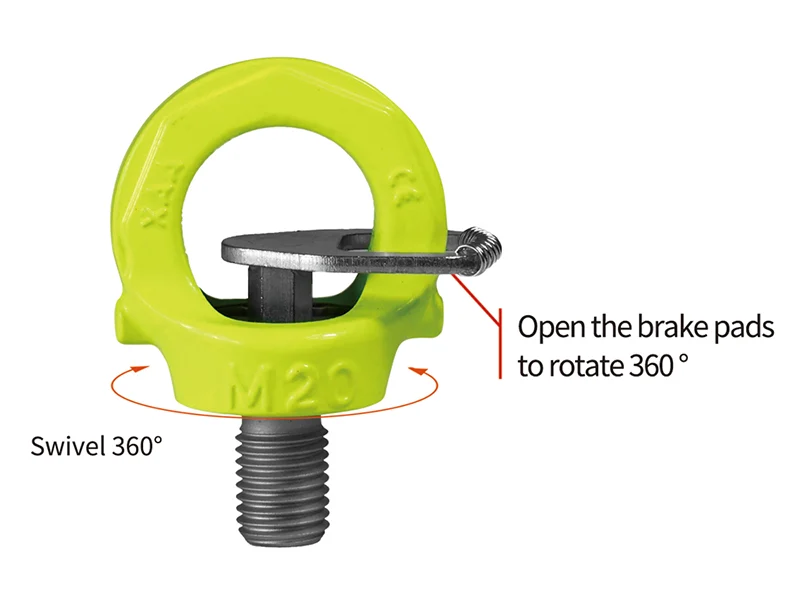

    تتميز بأنها مصممة للتفوق في الأماكن الضيقة وسيناريوهات الرفع الصعبة، حيث أنها مزودة بلوحة ذاتية القفل لتحقيق حد حمل يتراوح من 0.3 طن إلى 18 طن. كما تدور عين الرفع بزاوية 360 درجة قابلة للضبط في اتجاه الحمولة وتجمع بين القوة المتقدمة والتصميم المدمج وميزات القفل الذاتي لتعزيز الكفاءة والسلامة. كما أنها مثالية للرفع الدقيق في منشآت توليد الطاقة من الرياح والتطبيقات الصناعية والعمليات البحرية.
    حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)
    الميزات
    • مصنوعة من مواد محسّنة لتعزيز المتانة والمرونة
    • تتميز بقوة مقاومة شد عالية وأداء عالي لمقاومة الإجهاد، متفوقًا على عروة الرفع BLT94 تحت ظروف تحميل بزاوية 90 درجة
    • مشكلة بشكل دقيق من قطعة واحدة مع معالجة حرارية متقدمة لزيادة الصلابة
    • طلاء صديق للبيئة مع أكثر من 400 ساعة مقاومة لرذاذ الملح، ومناسب للبيئات البحرية والبيئات المسببة للتآكل
    • تتميز بتصميم متماثل مبتكر وحاصل على براءة اختراع لتحسين المظهر الجمالي والتوازن، مما يحقق دوراناً كاملاً بزاوية 360 درجة

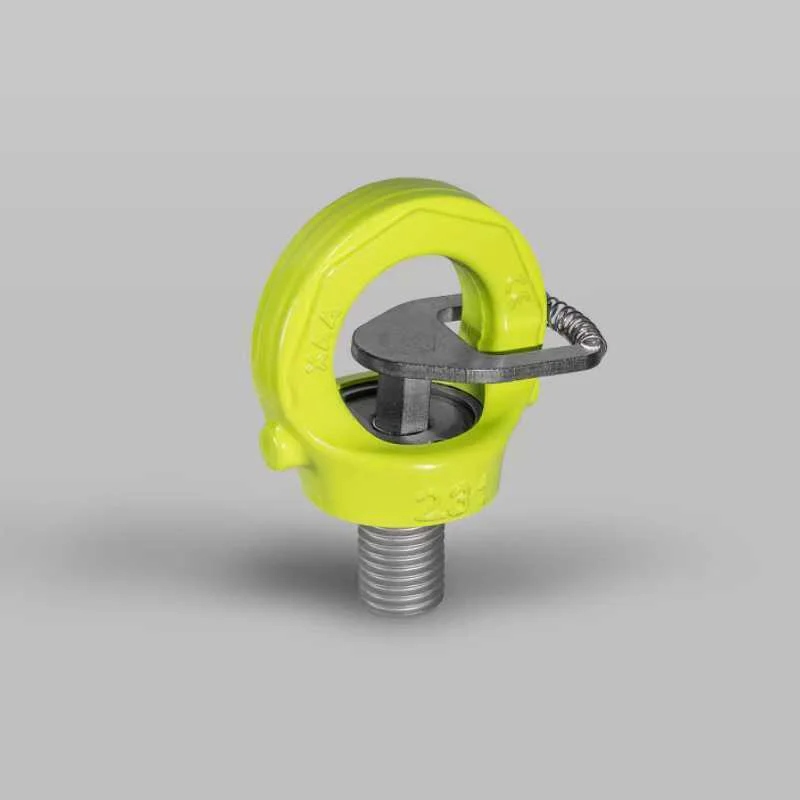

    • مزود بلوحة ذاتية القفل للتركيب السريع والخالي من الأدوات
    • تتميز ببنية مدمجة مصممة لبيئات الرفع الضيقة والصعبة
    • تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M36، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
    • تتميز بحد حمل مقدر (WLL) 0.3 إلى 18T
    • عامل أمان بنسبة 4:1، مع اختبار غير مدمر بنسبة 100 بالمائة
    • يتم ختم كل مكوِّن برقم دفعة الإنتاج لإمكانية التتبع
    • تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
    • تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار.
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

    • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)
    • حلقة رفع (عروة الرافعة) بقوة حمل (0.3 إلى 18 طن)

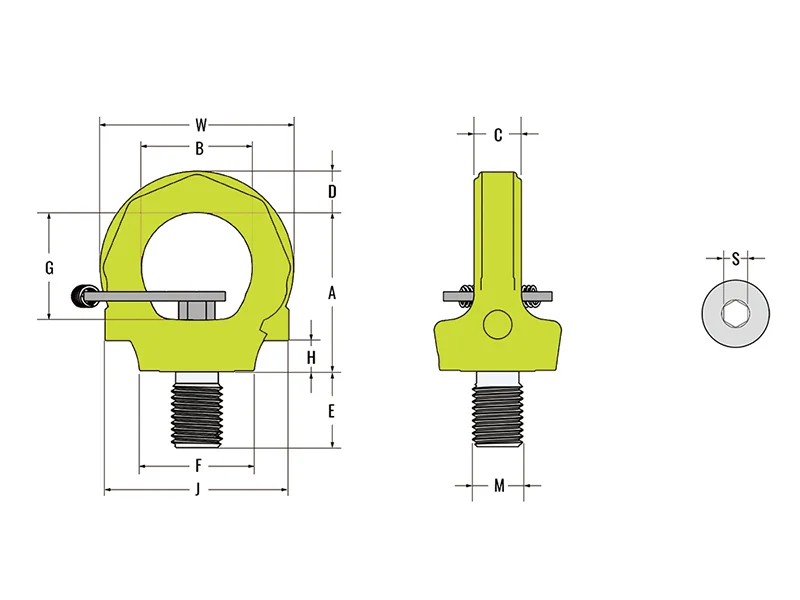

    السلسلة حد الحمولة (بالطن) M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A B C D F J H W G S
    BLT103-M8 0.30 8×1.25 12 36.5 25 10 10.0 25 41 6 44 25 6 10-40 0.14
    BLT103-M10 0.40 10×1.5 15 36.5 25 10 10.0 26 41 6 44 25 6 10-40 0.15
    BLT103-M12 0.75 12×1.75 18 44.5 30 11 11.0 33 47 7 52 30 8 15-40 0.23
    BLT103-M16 1.50 16X2.0 24 50.5 35 15 13.0 36 58 11 61 35 10 45-130 0.39
    BLT103-M20 2.30 20×2.5 30 58.0 40 17 15.0 44 68 14 70 40 12 100-170 0.65
    BLT103-M24 3.20 24X3.0 36 71.0 49 20 17.5 53 75 15 84 49 14 190-280 1.10
    BLT103-M30 4.50 30x3.5 45 88.0 61 25 22.0 66 95 23 105 60 17 270-600 2.13
    BLT103-M36 7.00 36×4.0 54 106.0 73 30 26.5 76 116 31 126 74 22 270-600 3.70
    BLT103-M42 9.00 42×4.5 63 122.0 83 35 32.0 89 137 38 147 84 24 350-800 5.60
    BLT103-M48 12.00 48×5.0 72 141.5 95 39 38.0 105 151 38 168 98 27 350-800 8.60
    BLT103-M56 16.00 56×5.5 84 160.5 110 49 48.0 125 180 49 168 110 27 350-801 14.50
    BLT103-M64 18.00 64×6.0 96 164.0 110 49 48.0 125 180 49 168 110 27 350-802 15.20

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT103-M8 8×1.25 1 2 0.3 0.60 0.42 0.30 0.30 0.63 0.45 0.30
    BLT103-M10 10×1.5 1 2 0.4 0.80 0.56 0.40 0.40 0.80 0.60 0.40
    BLT103-M12 12×1.75 2 4 0.75 1.50 1.00 0.75 0.75 1.50 1.10 0.75
    BLT103-M16 16×2.0 4 8 1.5 3.00 2.10 1.50 1.50 3.10 2.20 1.50
    BLT103-M20 20×2.5 6 12 2.3 4.60 3.20 2.30 2.30 4.80 3.40 2.30
    BLT103-M24 24×3.0 8 16 3.2 6.40 4.50 3.20 3.20 6.70 4.80 3.20
    BLT103-M30 30×3.5 12 24 4.5 9.00 6.30 4.50 4.50 9.40 6.70 4.50
    BLT103-M36 36×4.0 16 32 7 14.00 9.80 7.00 7.00 14.70 10.50 7.00
    BLT103-M42 42×4.5 24 48 9 18.00 12.60 9.00 9.00 18.90 13.50 9.00
    BLT103-M48 48×5.0 32 64 12 24.00 16.80 12.00 12.00 25.00 18.00 12.00
    BLT103-M56 56×5.5 34 68 16 32.00 22.40 16.00 16.00 33.60 24.00 16.00
    BLT103-M64 64x6.0 36 72 18 36.00 25.00 18.00 18.00 37.50 27.00 18.00

    السلسلة حد الحمولة (بالطن) السنون شكل الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A B C D F J H W G S
    BLT103-5/16 0.30 5/16 18.0 12 36.5 25 10 10.0 25 41 6 44 25 6 10-40 0.18
    BLT103-3/8 0.40 3/8 16.0 15 36.5 25 10 10.0 26 41 6 44 25 6 10-40 0.28
    BLT103-7/16 0.75 7/16 14.0 18 44.5 30 11 11.0 33 47 7 52 30 8 15-40 0.43
    BLT103-1/2 0.75 1/2 13.0 18 44.5 30 11 11.0 33 47 7 52 30 8 15-40 0.43
    BLT103-5/8 1.50 5/8 11.0 24 50.5 35 15 13.0 36 58 11 61 35 10 45-130 0.63
    BLT103-3/4 2.30 3/4 10.0 30 58.0 40 17 15.0 44 68 14 70 40 12 45-130 0.73
    BLT103-7/8 2.30 7/8 9.0 33 58.0 40 17 15.0 44 68 14 70 40 12 100-170 0.73
    BLT103-1 3.20 1 8.0 38 71.0 49 20 17.5 53 75 15 84 49 14 190-280 1.13
    BLT103-1-1/4 4.50 1-1/4 7.0 48 88.0 61 25 22.0 66 95 23 105 60 17 270-600 2.16
    BLT103-1-1/2 7.00 1-1/2 6.0 57 106.0 73 30 26.5 76 116 31 126 74 22 270-600 3.90
    BLT103-1-3/4 9.00 1-3/4 5.0 66 122.0 83 35 32.0 89 137 38 147 84 24 350-800 5.60
    BLT103-2 12.00 2 4.5 76 141.5 95 39 38.0 105 151 38 168 98 27 350-800 8.90

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45 45-60 عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT103-5/16 5/16 1 2 0.30 0.6 0.42 0.30 0.30 0.63 0.45 0.30
    BLT103-3/8 3/8 1 2 0.40 0.8 0.56 0.40 0.40 0.80 0.60 0.40
    BLT103-7/16 7/16 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT103-1/2 1/2 2 4 0.75 1.5 1.00 0.75 0.75 1.50 1.10 0.75
    BLT103-5/8 5/8 4 8 1.50 3.0 2.10 1.50 1.50 3.10 2.20 1.50
    BLT103-3/4 3/4 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT103-7/8 7/8 6 12 2.30 4.6 3.20 2.30 2.30 4.80 3.40 2.30
    BLT103-1 1 8 16 3.20 6.4 4.50 3.20 3.20 6.70 4.80 3.20
    BLT103-1-1/4 1-1/4 12 24 4.50 9.0 6.30 4.50 4.50 9.40 6.70 4.50
    BLT103-1-1/2 1-1/2 16 32 7.00 14.0 9.80 7.00 7.00 14.70 10.50 7.00
    BLT103-1-3/4 1-3/4 24 48 9.00 18.0 12.60 9.00 9.00 18.90 13.50 9.00
    BLT103-2 2 32 64 12.00 24.0 16.80 12.00 12.00 25.00 18.00 12.00
    تحميل دليل التعليمات
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    هل تود معرفة المزيد حول المنتجات؟
    البريد الإلكتروني: info@mainlywell.com
    للتواصل عبر الموبايل: +86-15122032926
    تواصل معنا

    افحص دائماً حلقة الرفع الدوارة للتأكد من أنها في حالة جيدة، وأن الثقب الملولب نظيف وخالي من الحطام قبل الاستخدام. أثناء التركيب، استخدم الأداة المناسبة لربطها بإحكام. وأخيراً، تأكد من أن قاعدة حلقة الرفع مشدودة بإحكام إلى سطح الحمولة، دون وجود أي فجوات أو ارتخاء في العزم.

    بالإضافة إلى الأكسيد الأسود، نوفر أيضاً طلاء داكرومِت (Dacromet) كخيار قياسي. وبحسب بيئة العمل، تتوفر خيارات إضافية مثل الطلاء بالكروم أو الجلفنة أو تشريب الزنك، وذلك لتعزيز المتانة ومقاومة التآكل

    يجب أن يتم فحص حلقات الرفع بواسطة مسؤول السلامة المتخصص قبل وبعد كل استخدام، وعلى الأقل مرة واحدة في السنة من قبل أفراد مؤهلين. أثناء الفحص، تحقق من وجود تآكل شديد أو شقوق أو كسور أو تشوه في البرغي أو الأجزاء الملحومة. تأكد من أن جميع الأجزاء المتحركة (مثل آلية الدوران والانقلاب) تعمل بسلاسة، وابحث عن أي علامات تدل على تلف ناتج عن الحرارة أو تآكل مفرط. في حال وجود أي شك في حالة السلامة لحلقة الرفع، يجب التوقف عن استخدامها فوراً وإبلاغ المشرف المسؤول.

    نحن لا نوصي بوضع وردة بين حلقة الرفع الدوارة والحمل. إذا كان من الضروري استخدامها ولا يمكن تجنب ذلك، يرجى تزويدنا بالأبعاد التفصيلية للحمل حتى يتمكن فريقنا الفني من تقييم تأثير الحمل وتقديم التوصية بأكثر حلول الرفع الأمان.
