قطع وأدوات ومساعدات الرفع والتثبيت BLTS

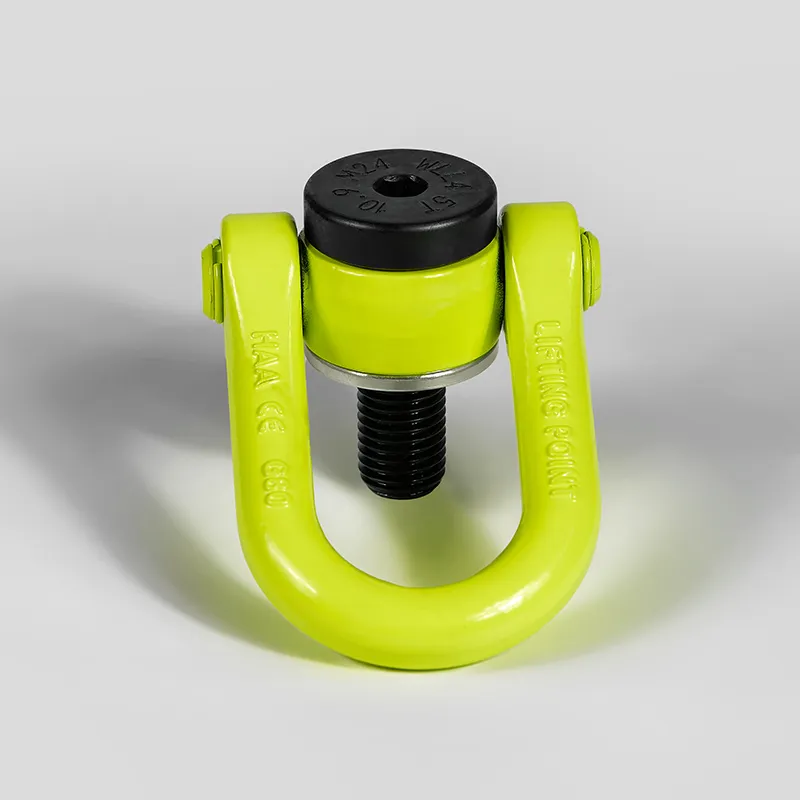

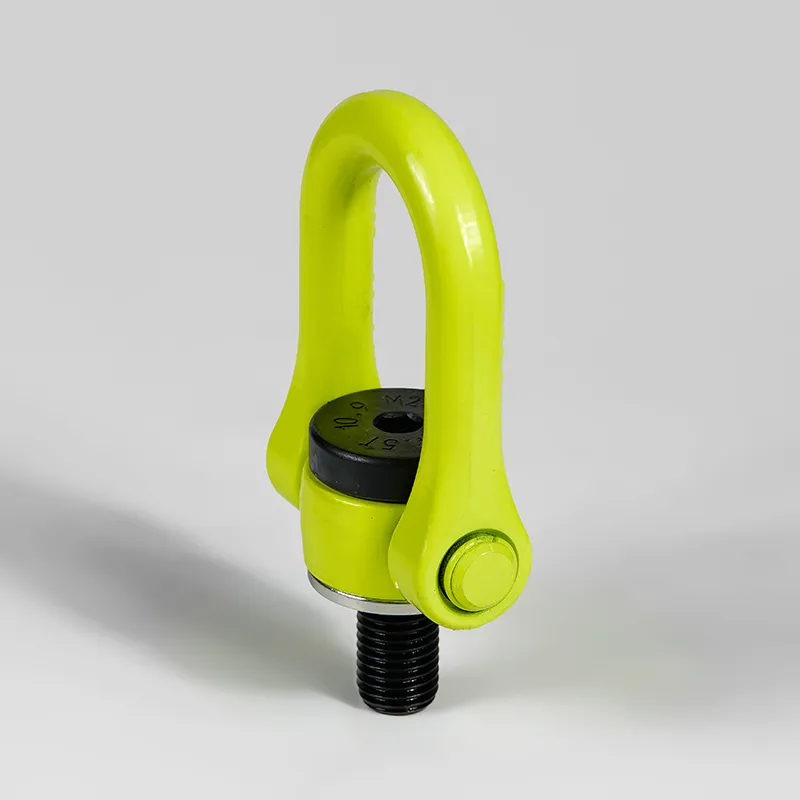

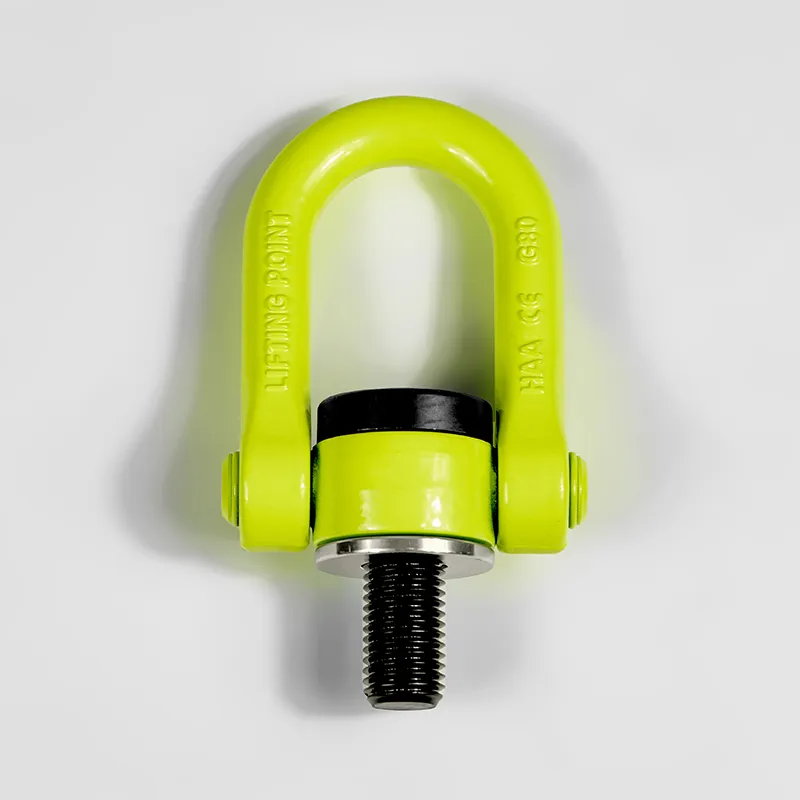

حلقة رفع دوارة لمغناطيس الرفع والأوناشSuper Swivel Ring (0.5-50t)

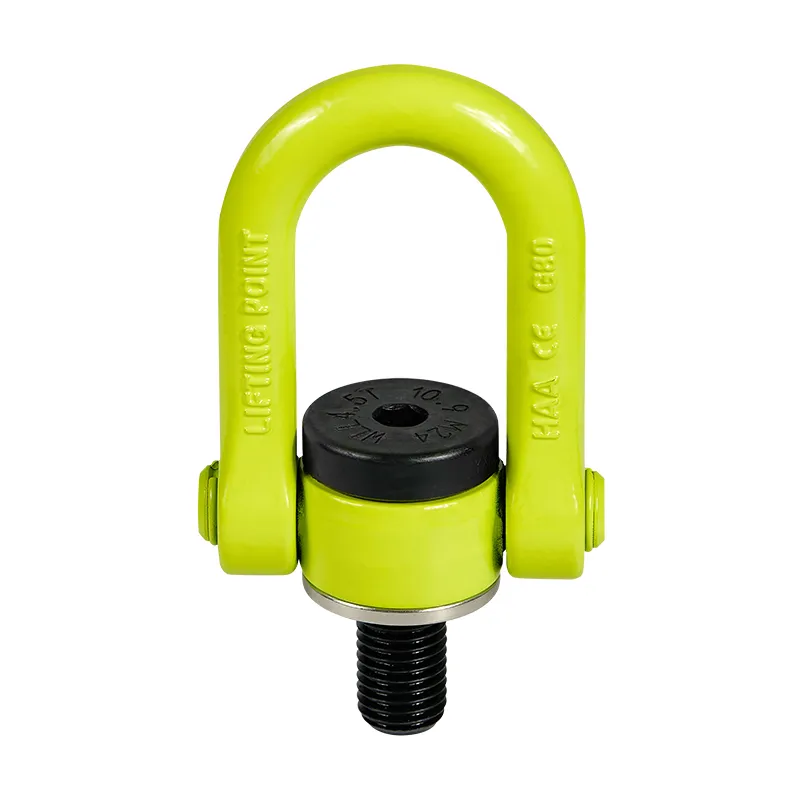

حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
  • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
  • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
  • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
  • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
  • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
    • اطلب عرض سعر
    قطع وأدوات ومساعدات الرفع والتثبيت BLTS

    حلقة رفع دوارة لمغناطيس الرفع والأوناشSuper Swivel Ring (0.5-50t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.5 إلى 50 طن

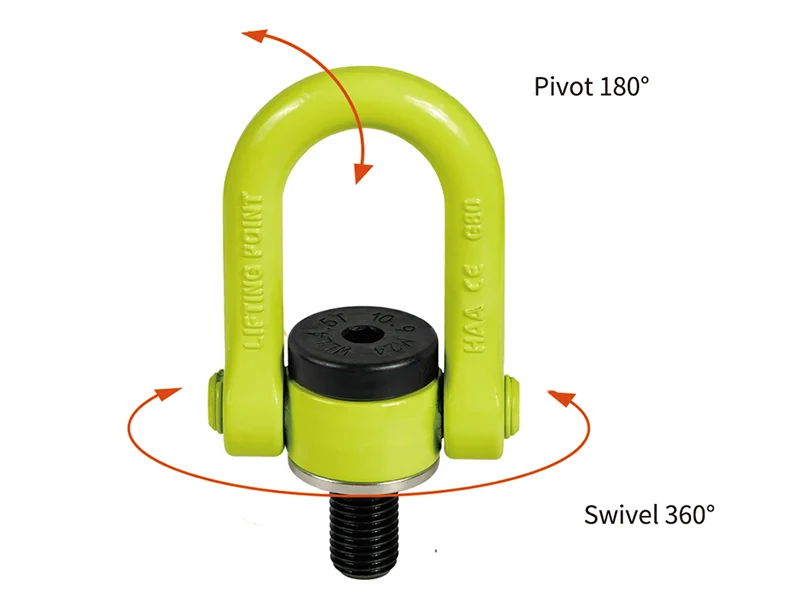

    • الدوران
      الدوران 360 درجة
    • محور الارتكاز
      محور الارتكاز 180 درجة
    • نوع التثبيت: يربط بالبرغي
    • زاوية الدوران: 360 درجة
    • زاوية المحور (الارتكاز): 180 درجة
    • معالجة السطح (للحلقات): مطلي بالبودرة
    • معالجة السطح (للمسامير): طلاء أكسيد أسود
    • نطاق درجة حرارة التشغيل: من -40 إلى +200 درجة مئوية
    • قياس القلوظة : M8–M100‎
    • درجة البرغي: ‎10.9‎
    • القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
    • يدور أثناء التحميل: لا
    • زنبرك تثبيت لوصلة التعليق: لا
    • حد الحمولة التشغيلية: من 0.5 إلى 50 طن‎
    • معامل الأمان: 4:1 ‎
    • القياسي: DIN EN 1677-1
    • الحماية من الانفجار: لا
    • رقم اللون RAL: قابل للتخصيص
    • بطاقة التعريف المتوفرة: ل
    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

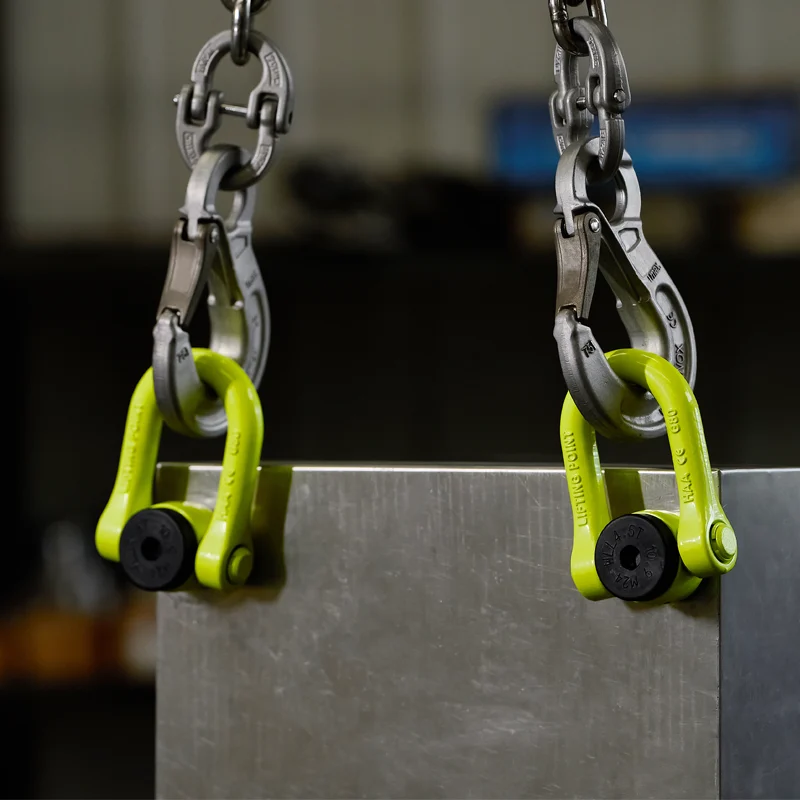

    التطبيقات
    • في قطاع الإنشاءات والبناء: مثالية لرفع المكونات الهيكلية والعناصر الجاهزة، حيث تتميز بمرونتها العالية التي تقلل من قيود مسار الرفع، مما يوجد الحلول للتحديات في عمليات البناء
    • في أعمال النقل والمناولة: مناسبة لرفع المعدات الصناعية الثقيلة ونقلها مثل المحولات ومجموعات المولدات الكهربائية

    تم تصميمها لعمليات الرفع الشاقة، ولها قدرة تحمل تتراوح بين 0.5 إلى 50 طن. كما تتميز بزاوية دوران 360 درجة ودوران محوري 180 درجة، كما أنها تساعد في تحقي عمليات مناولة آمنة ودقيقة للحمولة، مما يقلل من القيود المفروضة على زوايا الرفع. ويضمن هيكلها المصنوع من سبائك الفولاذ المطروق قوة ومتانة فائقة، مما يجعلها خياراً مثالياً للبيئات الصعبة مثل تطبيقات البناء وصناعة النفط والغاز.
    حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
    الميزات
    • دوران بدرجة 360 ومحور 180 درجة لعمليات رفع متعددة الاستخدامات
    • تتميز بتصميم مسامير داخلية سداسية الشكل تضمن سرعة وسهولة التركيب
    • هيكل مطروق من قطعة واحدة بدون لحامات، مما يضمن سلامة ومتانة عالية
    • تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M100، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
    • حد حمل التشغيل (WLL) من 0.5 إلى 50T.
    • عامل أمان 4:1 مع اختبار غير مدمر بنسبة 100 بالمائة لأداء موثوق به
    • يتضمن كل مكون برقم دفعة الإنتاج لتسهيل التتبع
    • تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
    • تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار، مما يوفر مقاومة ممتازة للتآكل.
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

    • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)
    • حلقة رفع دوارة عالية التحمل بقوة حمل (0.5 إلى 50 طن)

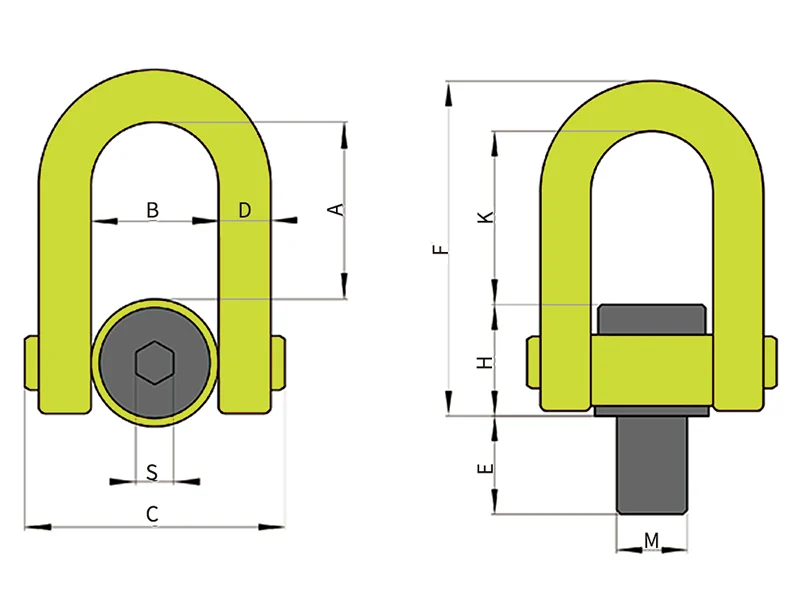

    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A±3 B±3 C D F K±3 H S
    BLTS-M8 0.5 8×1.25 12 50.5 37 76 14 101.5 49.5 38 8 10-40 0.8
    BLTS-M10 0.7 10×1.50 16 50.5 37 76 14 101.5 49.5 38 8 10-40 0.8
    BLTS-M12 1.0 12×1.75 18 50.5 37 76 14 101.5 49.5 38 8 15-40 0.8
    BLTS-M14 1.5 14×2.00 21 50.5 37 76 14 101.5 49.5 38 8 30-100 0.8
    BLTS-M16 2.0 16×2.00 24 50.5 37 76 14 101.5 49.5 38 8 45-130 0.8
    BLTS-M18 2.5 18×2.50 40 74.5 54 105 20 145.0 77.0 48 12 100-170 1.9
    BLTS-M20 3.0 20×2.50 40 74.5 54 105 20 145.0 77.0 48 12 100-170 2.0
    BLTS-M22 3.0 22×2.50 40 74.5 54 105 20 145.0 77.0 48 12 100-170 2.1
    BLTS-M24 4.5 24×3.00 40 74.5 54 105 20 145.0 77.0 48 12 190-280 2.5
    BLTS-M27 5.0 27×3.00 40 98.5 73 146 30 201.5 103.5 68 17 250-500 5.5
    BLTS-M30 7.3 30×3.50 45 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-M33 8.0 33×3.50 50 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-M36 10.0 36×4.00 54 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-M39 10.0 39×4.00 58 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-M42 12.5 42×4.50 63 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-M45 15.0 45×4.50 63 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-M48S 16.0 48×5.00 63 98.5 73 146 30 201.5 101.5 70 17 350-800 6.5
    BLTS-M48B 20.0 48×5.00 68 120.0 93 182 36 249.0 125.0 84 19 350-800 11.5
    BLTS-M52 20.0 52×5.00 68 120.0 93 182 36 249.0 125.0 84 19 350-900 12.0
    BLTS-M56 25.0 56×5.50 78 120.0 93 182 36 249.0 125.0 84 19 350-900 12.0
    BLTS-M60 25.0 60×5.50 90 120.0 93 182 36 253.0 125.0 88 19 350-600 13.0
    BLTS-M64S 32.0 64×6.00 90 120.0 93 182 36 253.0 125.0 88 19 500-1000 13.0
    BLTS-M64B 33.0 64×6.00 100 185.0 144 280 58 395.0 195.0 136 36 500-1000 42.0
    BLTS-M72×4 35.0 72×4.00 110 185.0 144 280 58 395.0 195.0 136 36 500-1200 43.0
    BLTS-M72×6 35.0 72×6.00 110 185.0 144 280 58 395.0 195.0 136 36 500-1200 43.0
    BLTS-M80 40.0 80×6.00 120 185.0 144 280 58 395.0 195.0 136 36 500-1200 44.5
    BLTS-M90 45.0 90×6.00 135 185.0 144 280 58 395.0 195.0 136 36 500-1500 46.5
    BLTS-M100 50.0 100×6.00 150 185.0 144 280 58 395.0 195.0 136 36 500-1700 49.0

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLTS-M8 8 0.5 1.0 0.5 1.0 0.7 0.5 0.5 1.10 0.80 0.5
    BLTS-M10 10 0.7 1.4 0.7 1.4 1.0 0.7 0.7 1.50 1.10 0.7
    BLTS-M12 12 1.0 2.0 1.0 2.0 1.4 1.0 1.0 2.10 1.50 1.0
    BLTS-M14 14 1.5 3.0 1.5 3.0 2.1 1.5 1.5 3.15 2.30 1.5
    BLTS-M16 16 2.0 4.0 2.0 4.0 2.8 2.0 2.0 4.20 3.00 2.0
    BLTS-M18 18 2.5 5.0 2.5 5.0 3.5 2.5 2.5 5.25 3.75 2.5
    BLTS-M20 20 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.50 3.0
    BLTS-M22 22 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.50 3.0
    BLTS-M24 24 4.5 9.0 4.5 9.0 6.3 4.5 4.5 9.45 6.80 4.5
    BLTS-M27 27 5.0 10.0 5.0 10.0 7.0 5.0 5.0 10.50 7.50 5.0
    BLTS-M30 30 7.3 14.6 7.3 14.6 10.2 7.3 7.3 15.30 11.00 7.3
    BLTS-M33 33 8.0 16.0 8.0 16.0 11.2 8.0 8.0 16.80 12.00 8.0
    BLTS-M36 36 10.0 20.0 10.0 20.0 14.0 10.0 10.0 21.00 15.00 10.0
    BLTS-M39 39 10.0 20.0 10.0 20.0 14.0 10.0 10.0 21.00 15.00 10.0
    BLTS-M42 42 12.5 25.0 12.5 25.0 17.5 12.5 12.5 26.30 18.80 12.5
    BLTS-M45 45 15.0 30.0 15.0 30.0 21.0 15.0 15.0 31.50 22.50 15.0
    BLTS-M48S 48 16.0 32.0 16.0 32.0 22.4 16.0 16.0 33.50 24.00 16.0
    BLTS-M48B 48 20.0 40.0 20.0 40.0 28.0 20.0 20.0 42.00 30.00 20.0
    BLTS-M52 52 20.0 40.0 20.0 40.0 28.0 20.0 20.0 42.00 30.00 20.0
    BLTS-M56 56 25.0 50.0 25.0 50.0 35.0 25.0 25.0 53.00 37.50 25.0
    BLTS-M60 60 25.0 50.0 25.0 50.0 35.0 25.0 25.0 52.50 37.50 25.0
    BLTS-M64S 64 32.0 64.0 32.0 64.0 45.0 32.0 32.0 67.00 48.00 32.0
    BLTS-M64B 64 33.0 66.0 33.0 66.0 46.2 33.0 33.0 69.30 49.50 33.0
    BLTS-M72×4 72 35.0 70.0 35.0 70.0 49.0 35.0 35.0 73.50 52.50 35.0
    BLTS-M72×6 72 35.0 70.0 35.0 70.0 49.0 35.0 35.0 73.50 52.50 35.0
    BLTS-M80 80 40.0 80.0 40.0 80.0 56.0 40.0 40.0 84.00 60.00 40.0
    BLTS-M90 90 45.0 90.0 45.0 90.0 63.0 45.0 45.0 94.50 67.50 45.0
    BLTS-M100 100 50.0 100.0 50.0 100.0 70.0 50.0 50.0 105.00 75.00 50.0

    السلسلة حد الحمولة (بالطن) السنون شكل الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A±3 B±3 C D F K±3 H S
    BLTS-3/8 0.7 3/8 16.0 16 50.5 37 76 14 101.5 49.5 38 8 10-40 0.8
    BLTS-1/2 1.5 1/2 13.0 21 50.5 37 76 14 101.5 49.5 38 8 15-40 0.8
    BLTS-5/8 2.0 5/8 11.0 24 50.5 27 76 14 101.5 49.5 38 8 45-130 0.8
    BLTS-3/4 3.0 3/4 10.0 40 74.5 54 105 20 145.0 77.0 48 12 45-130 2.0
    BLTS-7/8 3.0 7/8 9.0 40 74.5 54 105 20 145.0 77.0 48 12 100-170 2.1
    BLTS-1 4.5 1 8.0 40 74.5 54 105 20 145.0 77.0 48 17 190-280 2.5
    BLTS-1-1/4 8.0 1-1/4 7.0 45 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-1-1/2 10.0 1-1/2 6.0 54 98.5 73 146 30 201.5 103.5 68 17 270-600 5.5
    BLTS-1-3/4 15.0 1-3/4 5.0 63 98.5 73 146 30 201.5 103.5 68 17 350-800 6.0
    BLTS-2 20.0 2 4.5 68 120.0 93 182 36 249.0 125.0 84 19 350-800 12.0
    BLTS-2-1/4 25.0 2-1/4 4.5 78 120.0 93 182 36 249.0 125.0 84 19 350-900 12.0
    BLTS-2-1/2 32.0 2-1/2 4.0 90 120.0 93 182 36 253.0 125.0 88 19 500-1400 13.0
    BLTS-2-3/4 33.0 2-3/4 4.0 110 185.0 144 280 58 395.0 195.0 136 36 500-1400 42.5
    BLTS-3 35.0 3-4 4.0 120 185.0 144 280 58 395.0 195.0 136 36 500-1400 43.5

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة
    1     		2
    1     		2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLTS-3/8 3/8 0.7 1.4 0.7 1.4 1.0 0.7 0.7 1.50 1.1 0.7
    BLTS-1/2 1/2 1.5 3.0 1.5 3.0 2.1 1.5 1.5 3.15 2.3 1.5
    BLTS-5/8 5/8 2.0 4.0 2.0 4.0 2.8 2.0 2.0 4.20 3.0 2.0
    BLTS-3/4 3/4 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.5 3.0
    BLTS-7/8 7/8 3.0 6.0 3.0 6.0 4.2 3.0 3.0 6.30 4.5 3.0
    BLTS-1 1 4.5 9.0 4.5 9.0 6.3 4.5 4.5 9.45 6.8 4.5
    BLTS-1-1/4 1-1/4 8.0 16.0 8.0 16.0 11.2 8.0 8.0 16.80 12.0 8.0
    BLTS-1-1/2 1-1/2 10.0 20.0 10.0 20.0 14.0 10.0 10.0 21.00 15.0 10.0
    BLTS-1-3/4 1-3/4 15.0 30.0 15.0 30.0 21.0 15.0 15.0 31.50 22.5 15.0
    BLTS-2 2 20.0 40.0 20.0 40.0 28.0 20.0 20.0 42.00 30.0 20.0
    BLTS-2-1/4 2-1/4 25.0 50.0 25.0 50.0 35.0 25.0 25.0 53.00 37.5 25.0
    BLTS-2-1/2 2-1/2 32.0 64.0 32.0 64.0 45.0 32.0 32.0 67.00 48.0 32.0
    BLTS-2-3/4 2-3/4 33.0 66.0 33.0 66.0 46.2 33.0 33.0 69.30 49.5 33.0
    BLTS-3 3 35.0 70.0 35.0 70.0 49.0 35.0 35.0 73.50 52.5 35.0
    تحميل دليل التعليمات
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    هل تود معرفة المزيد حول المنتجات؟
    البريد الإلكتروني: info@mainlywell.com
    للتواصل عبر الموبايل: +86-15122032926
    تواصل معنا

    افحص دائماً حلقة الرفع الدوارة للتأكد من أنها في حالة جيدة، وأن الثقب الملولب نظيف وخالي من الحطام قبل الاستخدام. أثناء التركيب، استخدم الأداة المناسبة لربطها بإحكام. وأخيراً، تأكد من أن قاعدة حلقة الرفع مشدودة بإحكام إلى سطح الحمولة، دون وجود أي فجوات أو ارتخاء في العزم.

    بالإضافة إلى الأكسيد الأسود، نوفر أيضاً طلاء داكرومِت (Dacromet) كخيار قياسي. وبحسب بيئة العمل، تتوفر خيارات إضافية مثل الطلاء بالكروم أو الجلفنة أو تشريب الزنك، وذلك لتعزيز المتانة ومقاومة التآكل

    يجب أن يتم فحص حلقات الرفع بواسطة مسؤول السلامة المتخصص قبل وبعد كل استخدام، وعلى الأقل مرة واحدة في السنة من قبل أفراد مؤهلين. أثناء الفحص، تحقق من وجود تآكل شديد أو شقوق أو كسور أو تشوه في البرغي أو الأجزاء الملحومة. تأكد من أن جميع الأجزاء المتحركة (مثل آلية الدوران والانقلاب) تعمل بسلاسة، وابحث عن أي علامات تدل على تلف ناتج عن الحرارة أو تآكل مفرط. في حال وجود أي شك في حالة السلامة لحلقة الرفع، يجب التوقف عن استخدامها فوراً وإبلاغ المشرف المسؤول.

    نحن لا نوصي بوضع وردة بين حلقة الرفع الدوارة والحمل. إذا كان من الضروري استخدامها ولا يمكن تجنب ذلك، يرجى تزويدنا بالأبعاد التفصيلية للحمل حتى يتمكن فريقنا الفني من تقييم تأثير الحمل وتقديم التوصية بأكثر حلول الرفع الأمان.
