قطع وأدوات ومساعدات الرفع والتثبيت BLT081

حلقة رفع (عروة مرفاع الحمل) للحمل والمناولة من الجانبSide Load Lifting Point (0.3-22.5t)

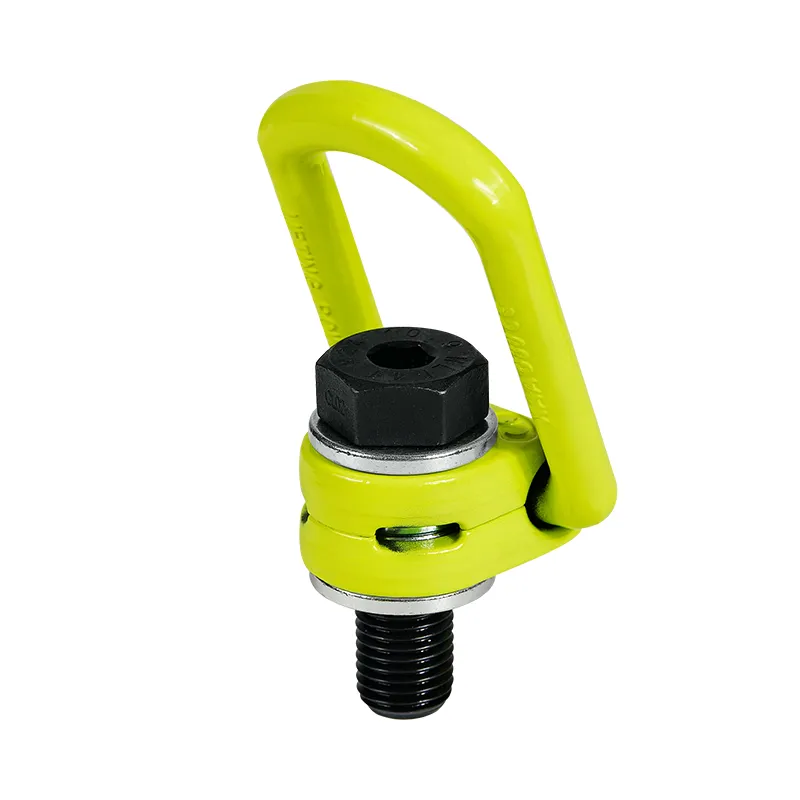

حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
  • حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
  • حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
  • حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
  • حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
  • حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    قطع وأدوات ومساعدات الرفع والتثبيت BLT081

    حلقة رفع (عروة مرفاع الحمل) للحمل والمناولة من الجانبSide Load Lifting Point (0.3-22.5t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.3 إلى 22.5 طن

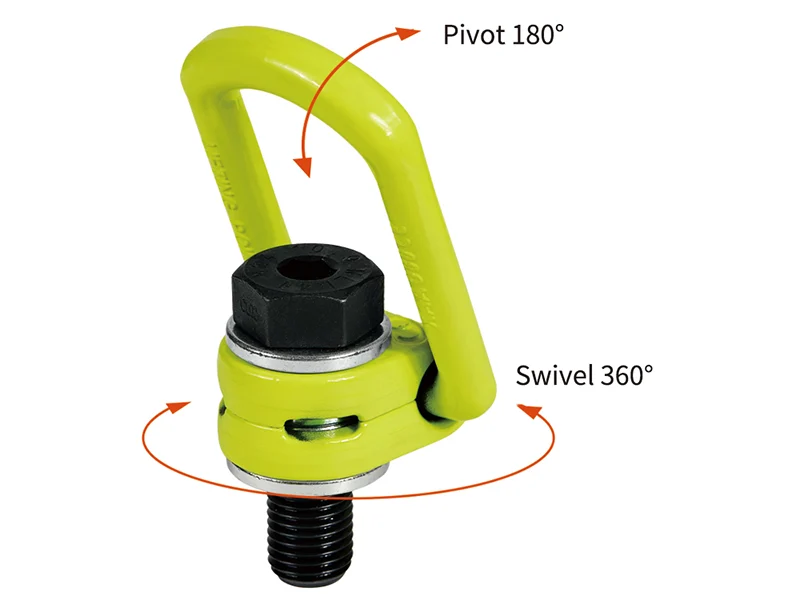

    • الدوران
      الدوران 360 درجة
    • محور الارتكاز
      محور الارتكاز 180 درجة

    تم تصميمها للتعامل مع عمليات رفع الأحمال الجانبية بدقة وأمان، مع حد حمل يتراوح من 0.3 إلى 22.5 طن، فهي تحقق دورانًا كاملاً بزاوية 360 درجة ودورانًا محوريًا 180 درجة للتكيف بسلاسة مع سيناريوهات الرفع المعقدة. كما تم تصميمها للتطبيقات متعددة الاستخدامات في قطاعات النفط والغاز والمصانع وفي أعمال النقل والمناولة.

    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
    التطبيقات
    • في المنشآت الصناعية: مناسبة لرفع القوالب ونقلها، وكذلك تركيب معدات الإنتاج الصناعي المختلفة
    • في أعمال النقل والمناولة: يشيع استخدامها لرفع المعدات الصناعية وتأمينها ونقل الحاويات
    اطلب عرض سعر
    حلقة رفع للتحميل الجانبي بقوة حمل (0.3 إلى 22.5 طن)
    الميزات
    • مصممة لتطبيقات رفع الأحمال الجانبية، وتتميز الحلقة بآلية تثبيت داخلية لتحديد الموضع وجلبة على البرغي لتثبيت الحلقة في مكانها بإحكام، مما يمنع الحركة غير الضرورية أو التصادم أثناء فترات عدم التشغيل.
    • مزودة بتصميم سداسي مزدوج على الجزء العلوي للمسمار لسهولة التركيب
    • قادرة على الدوران بزاوية 360 درجة والتمحور 180 درجة، مما يتيح تعدد الاستخدامات لمهام الرفع المعقدة
    • تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M64، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
    • حد الحمل التشغيلي (WLL) من 0.3 إلى 22.5 طن، مع عامل أمان بنسبة 4:1. تخضع جميع المنتجات لاختبارات غير تدميرية بنسبة 100 بالمائة.
    • يتم ختم كل مكوّن برقم دفعة الإنتاج لإمكانية التتبع السهل.

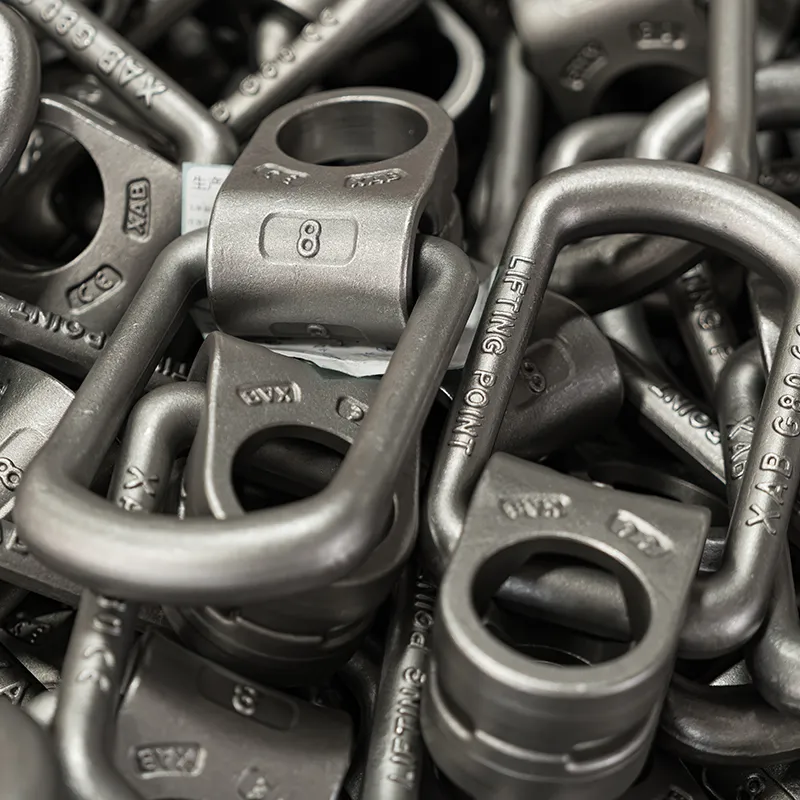

    • تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
    • تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار، مما يوفر مقاومة ممتازة للتآكل.
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

    خواص حلقة رفع (عروة مرفاع الحمل) للحمل والمناولة من الجانب بسنون مترية، سلسلة BLT081

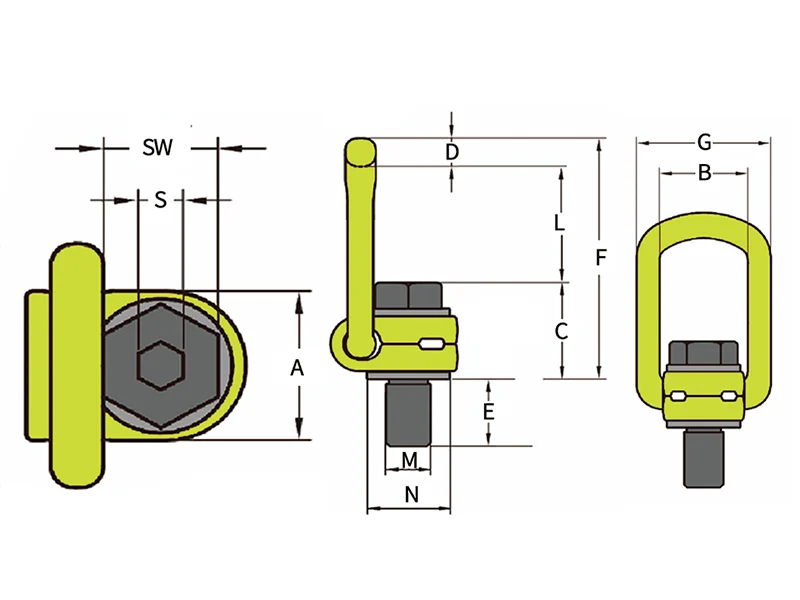

    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A B C D F G L N s SW
    BLT081-M8 0.30 8×1.25 11 34 37 42 14.0 98.5 57 42.5 31.0 6 13 10-40 0.5
    BLT081-M10 0.63 10×1.50 16 34 37 44 14.0 98.5 57 40.5 31.0 6 16 10-40 0.5
    BLT081-M12 1.00 12×1.75 18 34 37 45 14.0 98.5 57 39.5 31.0 8 18 15-40 0.5
    BLT081-M14 1.20 14×2.00 21 34 37 48 14.0 98.5 57 36.5 31.0 10 24 30-100 0.5
    BLT081-M16 1.50 16×2.00 24 34 37 48 14.0 98.5 57 36.5 31.0 10 24 45-130 0.5
    BLT081-M18 2.00 18×2.50 26 50 54 58 16.5 143.0 82 68.5 45.0 12 30 100-170 1.5
    BLT081-M20 2.50 20×2.50 30 50 54 58 16.5 143.0 82 68.5 45.0 12 30 100-170 1.5
    BLT081-M22 3.00 22×2.50 30 50 54 61 16.5 143.0 82 65.5 45.0 14 36 100-170 1.5
    BLT081-M24 4.00 24×3.00 36 50 54 61 16.5 143.0 82 65.5 45.0 14 36 190-280 1.5
    BLT081-M27 4.00 27×3.00 38 60 65 82 22.0 170.0 99 66.0 59.0 17 46 250-500 3.0
    BLT081-M30 5.00 30×3.50 48 60 65 82 22.0 170.0 99 66.0 59.0 17 46 270-600 3.5
    BLT081-M33 6.00 33×3.50 54 60 65 85 22.0 170.0 99 63.0 59.5 22 55 270-600 3.5
    BLT081-M36S 7.00 36×4.00 54 60 65 85 22.0 170.0 99 63.0 59.5 22 55 270-600 3.5
    BLT081-M36B 8.00 36×4.00 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 270-600 6.0
    BLT081-M39 8.00 39×4.00 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 350-800 6.0
    BLT081-M42S 10.00 42×4.50 72 77 85 106 27.0 226.5 123 93.5 69.0 22 65 350-800 6.5
    BLT081-M42B 15.00 42×4.50 63 95 104 117 36.0 257.5 158 104.5 98.0 22 65 350-800 11.0
    BLT081-M45 15.00 45×4.50 63 95 104 117 36.0 257.5 158 104.5 98.0 22 65 350-800 11.0
    BLT081-M48 20.00 48×5.00 72 95 104 120 36.0 257.5 158 101.5 98.0 27 75 350-800 12.0
    BLT081-M52 20.00 52×5.00 72 95 104 117 36.0 257.5 158 104.5 98.0 27 75 350-900 12.0
    BLT081-M56 22.00 56×5.50 84 95 104 117 36.0 257.5 158 104.5 98.0 27 85 350-900 15.0
    BLT081-M64 22.50 64×6.00 100 114 104 138 36.0 266.0 158 92.0 109.0 32 95 500-1000 16.3

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب
    يمثل الحرف "B" الهيكل الكبير، ويمثل الحرف "S" الهيكل الصغير

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT081-M8 8 0.30 0.60 0.30 0.60 0.42 0.30 0.30 0.63 0.45 0.30
    BLT081-M10 10 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
    BLT081-M12 12 1.00 2.00 1.00 2.00 1.40 1.00 1.00 2.10 1.50 1.00
    BLT081-M14 14 1.20 2.40 1.20 2.40 1.70 1.20 1.20 2.50 1.80 1.20
    BLT081-M16 16 1.50 3.00 1.50 3.00 2.10 1.50 1.50 3.10 2.20 1.50
    BLT081-M18 18 2.00 4.00 2.00 4.00 2.80 2.00 2.00 4.20 3.00 2.00
    BLT081-M20 20 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
    BLT081-M22 22 3.00 6.00 3.00 6.00 4.20 3.00 3.00 6.30 4.50 3.00
    BLT081-M24 24 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
    BLT081-M27 27 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
    BLT081-M30 30 5.00 10.00 5.00 10.00 7.00 5.00 5.00 10.50 7.50 5.00
    BLT081-M33 33 6.00 12.00 6.00 12.00 8.50 6.00 6.00 12.70 9.00 6.00
    BLT081-M36S 36 7.00 14.00 7.00 14.00 9.80 7.00 7.00 14.70 10.50 7.00
    BLT081-M36B 36 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
    BLT081-M39 39 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
    BLT081-M42S 42 10.00 20.00 10.00 20.00 14.00 10.00 10.00 21.00 15.00 10.00
    BLT081-M42B 42 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
    BLT081-M45 45 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
    BLT081-M48 48 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
    BLT081-M52 52 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
    BLT081-M56 56 22.00 44.00 22.00 44.00 30.80 22.00 22.00 46.20 33.00 22.00
    BLT081-M64 64 22.50 45.00 22.50 45.00 31.50 22.50 22.50 47.25 33.75 22.50

    خواص حلقة رفع (عروة مرفاع الحمل) للحمل والمناولة من الجانب بسنون UNC، سلسلة BLT081
    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A B C D F G L N S SW
    BLT081-3/8 0.63 3/8 16.0 16 34 37 43 14.0 98.5 57 41.5 31.0 6 16 10-40 0.5
    BLT081-1/2 1.00 1/2 13.0 21 34 37 45 14.0 98.5 57 39.5 31.0 8 18 15-40 0.5
    BLT081-5/8 1.50 5/8 11.0 24 34 37 48 14.0 98.5 57 36.5 31.0 10 24 45-130 0.5
    BLT081-3/4 2.50 3/4 10.0 26 50 54 58 16.5 143.0 82 68.5 45.0 12 30 45-130 1.5
    BLT081-7/8 2.50 7/8 9.0 30 50 54 61 16.5 143.0 82 65.5 45.0 14 36 100-170 1.5
    BLT081-1 4.00 1 8.0 36 50 54 61 16.5 143.0 82 65.5 45.0 14 36 190-280 1.5
    BLT081-1-1/4 5.00 1-1/4 7.0 48 60 65 80 22.0 174.0 99 72.0 59.5 17 46 270-600 3.5
    BLT081-1-1/2 8.00 1-1/2 6.0 62 77 85 104 27.0 226.5 123 95.5 69.0 22 55 270-600 6.0
    BLT081-1-3/4 15.00 1-3/4 5.0 63 95 104 116 36.0 257.5 158 105.5 98.0 22 65 350-800 11.0
    BLT081-2 20.00 2 4.5 72 95 104 112 36.0 257.5 158 109.5 98.0 27 75 350-800 12.0

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT081-3/8 3/8 0.63 1.26 0.63 1.26 0.88 0.63 0.63 1.32 0.95 0.63
    BLT081-1/2 1/2 1.00 2.00 1.00 2.00 1.40 1.00 1.00 2.10 1.50 1.00
    BLT081-5/8 5/8 1.50 3.00 1.50 3.00 2.10 1.50 1.50 3.10 2.20 1.50
    BLT081-3/4 3/4 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
    BLT081-7/8 7/8 2.50 5.00 2.50 5.00 3.50 2.50 2.50 5.20 3.70 2.50
    BLT081-1 1 4.00 8.00 4.00 8.00 5.60 4.00 4.00 8.40 6.00 4.00
    BLT081-1-1/4 1-1/4 5.00 10.00 5.00 10.00 7.00 5.00 5.00 10.50 7.50 5.00
    BLT081-1-1/2 1-1/2 8.00 16.00 8.00 16.00 11.20 8.00 8.00 16.80 12.00 8.00
    BLT081-1-3/4 1-3/4 15.00 30.00 15.00 30.00 21.00 15.00 15.00 31.50 22.50 15.00
    BLT081-2 2 20.00 40.00 20.00 40.00 28.00 20.00 20.00 42.00 30.00 20.00
