قطع وأدوات ومساعدات الرفع والتثبيت BLT104

حلقة رفع للأحمال الثقيلة (عروة المرفاع) لمعدات الرفع المغناطيسية والأوناش Heavy Duty Lifting Point S+ (0.4-22.5t)

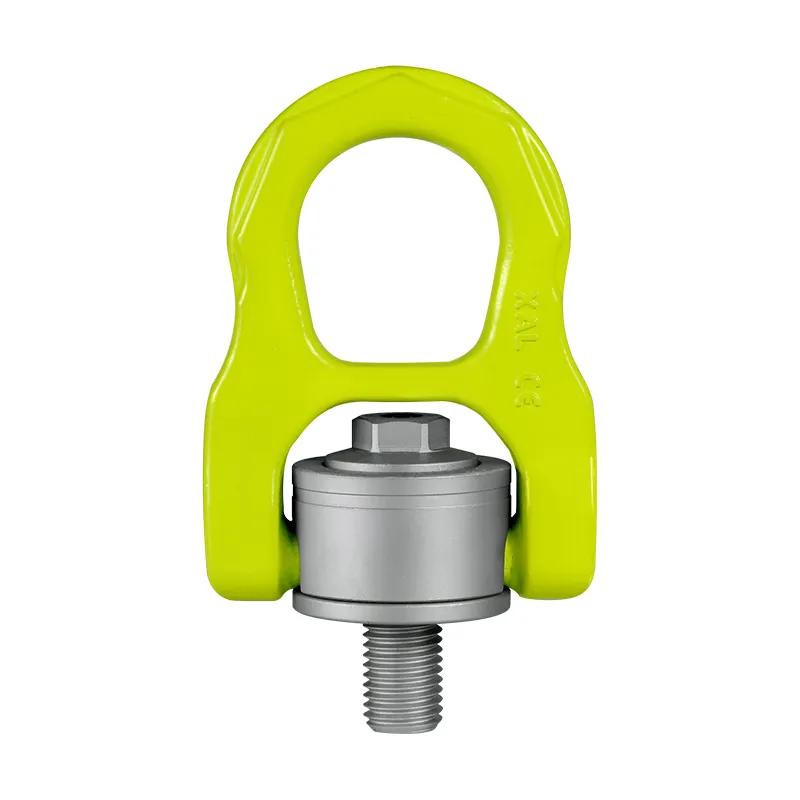

حلقة رفع للأحمال الثقيلة بقوة حمل (0.4 إلى 22.5 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.4 إلى 22.5 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.4 إلى 22.5 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.4 إلى 22.5 طن)
  • حلقة رفع للأحمال الثقيلة بقوة حمل (0.4 إلى 22.5 طن)
    • اطلب عرض سعر
    قطع وأدوات ومساعدات الرفع والتثبيت BLT104

    حلقة رفع للأحمال الثقيلة (عروة المرفاع) لمعدات الرفع المغناطيسية والأوناش Heavy Duty Lifting Point S+ (0.4-22.5t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.4 إلى 22.5 طن
    • الدوران
      الدوران 360 درجة
    • محور الارتكاز
      محور الارتكاز 180 درجة
    • نوع التثبيت: يربط بالبرغي
    • زاوية الدوران: 360 درجة
    • زاوية المحور (الارتكاز): 180 درجة
    • معالجة السطح (للحلقات): مطلي بالبودرة
    • معالجة السطح (للمسامير): داكرومِت
    • نطاق درجة حرارة التشغيل: من -40 إلى +200 درجة مئوية
    • قياس القلوظة : ‎ M8–M64‎
    • درجة البرغي: ‎10.9‎
    • القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
    • يدور أثناء التحميل: لا
    • زنبرك تثبيت لوصلة التعليق: لا
    • حد الحمولة التشغيلية: من 0.4 إلى 22.5 طن‎
    • معامل الأمان: 4:1 ‎
    • القياسي: DIN EN 1677-1
    • الحماية من الانفجار: لا
    • رقم اللون RAL: قابل للتخصيص
    • بطاقة التعريف المتوفرة: لا
    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
    التطبيقات
    • في المنشآت الصناعية: رفع المكونات الهيكلية المعقدة لتحقيق الدقة والسلامة في العمليات الصناعية
    • في تشييد محطات توليد الطاقة من الرياح: ضرورية لرفع شفرات توربينات الرياح، والأعمدة الرئيسية لأنظمة الدفع، ومكونات المولدات، مما يضمن تركيبات دقيقة وخالية من التلف
    • في عمليات النقل والمناولة في الموانئ والمحطات: مثالية لرفع قطع غيار الماكينات الثقيلة والحاويات في البيئات البحرية شديدة التآكل، وذلك بفضل المعالجات المتقدمة المقاومة للصدأ

    صُممت لتطبيقات رفع الأوزان الثقيلة، حيث توفر نقطة حدًا لحمل يتراوح من 0.4 طن إلى 22.5 طن، مما يتيح عمليات رفع دقيقة وآمنة. وبفضل دورانها بزاوية 360 درجة ومحور 180 درجة، تضمن نقطة الرفع (حلقة الرفع هذه) وضع الحمولة بشكل مثالي مع تقليل مخاطر التلف أثناء عمليات الرفع المعقدة، مما يجعلها خياراً ممتازاً للبيئات الصعبة مثل التطبيقات البحرية والصناعية.
    حلقة رفع للأحمال الثقيلة بقوة حمل (0.4 إلى 22.5 طن)
    الميزات
    • تتميز ببنية هيكيلية متينة، حيث أن بنية عنصر السبيكة مقاومة للإجهاد لتحقيق متانة طويلة ولتخدم عمر طويل.
    • يعمل التشكيل الدقيق من قطعة واحدة مع المعالجة الحرارية المتقدمة على تحسين الصلابة وقوة الشد القصوى
    • تتميز بطلاء صديق للبيئة، حيث يحقق مقاومة الملح المرشوش لمدة تتجاوز 400 ساعة، مما يضمن ملاءمته للبيئات البحرية عالية الكلوريد
    • تتميز بتصميم مزدوج اللون وحاصل على براءة اختراع لتحسين المظهر الجمالي (حلقة خضراء فاتحة ومسمار فضي رمادي)

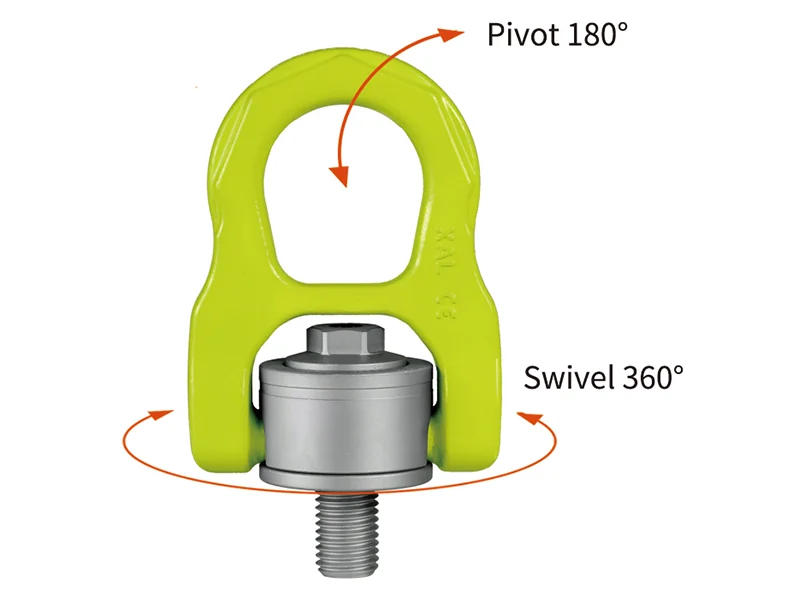

    • تتميز بإمكانية الدوران بزاوية 360 درجة وإمالة 180 درجة لتحقيق رفع متعدد الاتجاهات
    • تتميز بتصميم سداسي الشكل على كلا الجانبين الداخلي والخارجي لرأس البرغي يسمح بطرق تركيب مزدوجة لتركيب سريع ومريح
    • هيكل الحلقة مصنوع من قطعة واحدة بدون نقاط لحام، مما يضمن سلامة أعلى
    • متوفرة بمقاسات للسنون (اللولب) M8–M64، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية)
    • يتم تمييز كل مكوّن حامل برقم دفعة الإنتاج.
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

    • Heavy Duty Lifting Point S+ (0.4-22.5t)
    • Heavy Duty Lifting Point S+ (0.4-22.5t)

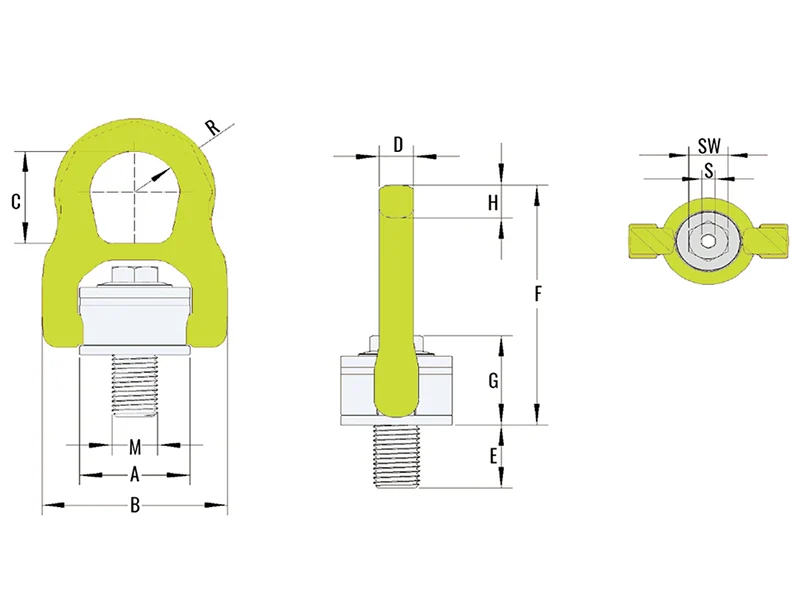

    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A B C D F G H S SW
    BLT104-M8 0.5 8×1.25 12 33 58 36 10 84 30 10 6 13 10 0.32
    BLT104-M10 0.7 10×1.50 15 33 58 36 10 84 30 10 6 13 10 0.32
    BLT104-M12 1 12×1.75 20 33 58 36 10 84 30 10 6 13 15 0.33
    BLT104-M14 1.5 14×2.00 21 50 90 50 15 125 44 18 8 21 30 1.15
    BLT104-M16 2 16×2.00 24 50 90 50 15 125 44 18 8 21 50 1.2
    BLT104-M18 2.5 18×2.50 26 65 117 66 22 163 58 21 10 27 70 2.6
    BLT104-M20 3 20×2.50 30 65 117 66 22 163 58 21 10 27 100 2.65
    BLT104-M24 5 24×3.00 36 65 117 66 22 163 58 21 10 27 160 2.75
    BLT104-M27 5.6 27×3.00 38 87 147 80 26.5 196 76.5 28 12 36 200 5.45
    BLT104-M30 7.8 30×3.50 48 87 147 80 26.5 196 76.5 28 12 36 500 5.5
    BLT104-36S 9 36×4.00 54 87 47 80 26.5 196 76.5 28 12 36 500 5.6
    BLT104-36B 11 36×4.00 56 110 186 100 33 256 95 36 19 46 600 11.55
    BLT104-M42 15.6 42×4.50 63 110 186 100 33 256 95 36 19 46 600 11.8
    BLT104-M48 20 48×5.00 72 110 186 100 33 256 95 36 19 46 600 12.1
    BLT104-M56 22 56×5.50 84 123 200 110 35 279 107 36 22 55 800 15.9
    BLT104-M64 22.5 64×6.00 100 123 200 110 35 279 107 36 22 55 800 16.7

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

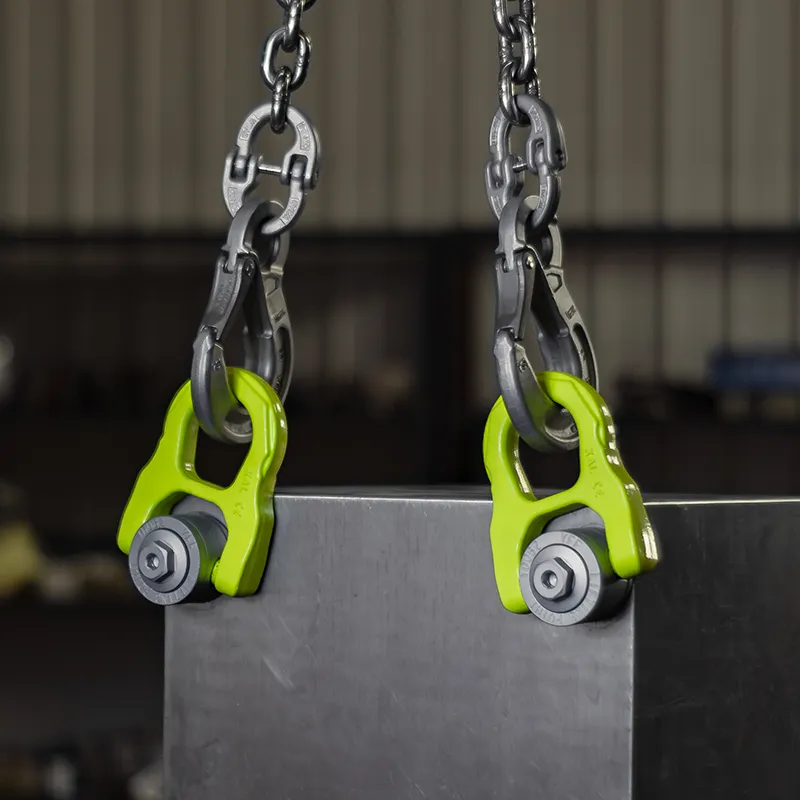

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT104-M8 8×1.25 0.8 1.6 0.5 1 0.7 0.5 0.5 1.05 0.75 0.5
    BLT104-M10 10×1.50 1.2 2.4 0.7 1.4 0.98 0.7 0.7 1.47 1.05 0.7
    BLT104-M12 12×1.75 2 4 1 2 1.4 1 1 2.1 1.5 1
    BLT104-M14 14×2.00 2.4 4.8 1.5 3 2.1 1.5 1.5 3.15 2.25 1.5
    BLT104-M16 16×2.00 3.2 6.4 2 4 2.8 2 2 4.2 3 2
    BLT104-M18 18×2.50 5 10 2.5 5 3.5 2.5 2.5 5.25 3.75 2.5
    BLT104-M20 20×2.50 5.6 11.2 3 6 4.2 3 3 6.3 4.5 3
    BLT104-M24 24×3.00 9.2 18.4 5 10 7 5 5 10.5 7.5 5
    BLT104-M27 27×3.00 9.5 19 5.6 11.2 7.84 5.6 5.6 11.76 8.4 5.6
    BLT104-M30 30×3.50 12 24 7.8 15.6 10.92 7.8 7.8 16.38 11.7 7.8
    BLT104-M36S 36×4.00 12.5 25 9 18 2 9 9 18.9 13.5 9
    BLT104-M36B 36×4.00 13.5 27 11 22 17 11 11 25.2 18 11
    BLT104-M42 42×4.50 15 30 15 30 21.2 15 15 31.5 22.5 15
    BLT104-M48 48×5.00 20 40 20 40 28 20 20 42 30 20
    BLT104-M56 56×5.50 22 44 22 44 30.8 22 22 46.2 33 22
    BLT104-M64 64×6.00 22.5 45 22.5 45 31.5 22.5 22.5 47.25 33.75 22.5

    السلسلة حد الحمولة (بالطن) السنون شكل الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A B C D F G H S SW
    BLT104-1/2 0.8 1/2 13 20 33 58 36 10 84 30 10 6 6 15 0.33
    BLT104-5/8 1.6 5/8 11 24 50 90 50 15 125 44 18 8 21 30 0.2
    BLT104-3/4 2.4 3/4 10 30 65 90 50 15 25 44 18 8 21 80 2.6
    BLT104-7/8 3 7/8 9 36 65 117 66 22 163 58 21 10 27 90 2.65
    BLT104-1 4 1 8 36 65 117 66 22 163 58 21 10 27 110 2.75
    BLT104-1-1/4 6.25 1-1/4 7 48 87 147 80 26.5 196 76.5 28 12 36 200 5.55
    BLT104-1-1/2 10 1-1/2 6 60 10 186 100 33 256 95 36 19 46 500 11.3
    BLT104-2 16 2 4.5 76 110 186 100 33 256 95 36 19 46 600 13.2

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT104-1/2 1/2 1.2 2.4 0.8 1.6 1.12 0.8 0.8 1.68 1.2 0.8
    BLT104-5/8 5/8 2.6 5.2 1.6 3.2 2.24 0.6 0.6 3.36 2.4 1.6
    BLT104-3/4 3/4 3.6 7.2 2.4 4.8 3.36 2.4 2.4 5 3.6 2.4
    BLT104-7/8 7/8 4.5 9 3 6 4.2 3 3 6.3 4.5 3
    BLT104-1 1 7.2 14.4 4 8 5.6 4 4 8.4 6 4
    BLT104-1-1/4 1-1/4 9.6 19.2 6.25 12.5 8.75 6.25 6.25 13.13 9.38 6.25
    BLT104-1-1/2 1-1/2 11 22 10 20 14 10 10 21 15 10
    BLT104-2 2 16 32 16 32 22.4 16 16 33.6 24 16
    تحميل دليل التعليمات
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    هل تود معرفة المزيد حول المنتجات؟
    البريد الإلكتروني: info@mainlywell.com
    للتواصل عبر الموبايل: +86-15122032926
    تواصل معنا

    افحص دائماً حلقة الرفع الدوارة للتأكد من أنها في حالة جيدة، وأن الثقب الملولب نظيف وخالي من الحطام قبل الاستخدام. أثناء التركيب، استخدم الأداة المناسبة لربطها بإحكام. وأخيراً، تأكد من أن قاعدة حلقة الرفع مشدودة بإحكام إلى سطح الحمولة، دون وجود أي فجوات أو ارتخاء في العزم.

    بالإضافة إلى الأكسيد الأسود، نوفر أيضاً طلاء داكرومِت (Dacromet) كخيار قياسي. وبحسب بيئة العمل، تتوفر خيارات إضافية مثل الطلاء بالكروم أو الجلفنة أو تشريب الزنك، وذلك لتعزيز المتانة ومقاومة التآكل

    يجب أن يتم فحص حلقات الرفع بواسطة مسؤول السلامة المتخصص قبل وبعد كل استخدام، وعلى الأقل مرة واحدة في السنة من قبل أفراد مؤهلين. أثناء الفحص، تحقق من وجود تآكل شديد أو شقوق أو كسور أو تشوه في البرغي أو الأجزاء الملحومة. تأكد من أن جميع الأجزاء المتحركة (مثل آلية الدوران والانقلاب) تعمل بسلاسة، وابحث عن أي علامات تدل على تلف ناتج عن الحرارة أو تآكل مفرط. في حال وجود أي شك في حالة السلامة لحلقة الرفع، يجب التوقف عن استخدامها فوراً وإبلاغ المشرف المسؤول.

    نحن لا نوصي بوضع وردة بين حلقة الرفع الدوارة والحمل. إذا كان من الضروري استخدامها ولا يمكن تجنب ذلك، يرجى تزويدنا بالأبعاد التفصيلية للحمل حتى يتمكن فريقنا الفني من تقييم تأثير الحمل وتقديم التوصية بأكثر حلول الرفع الأمان.
