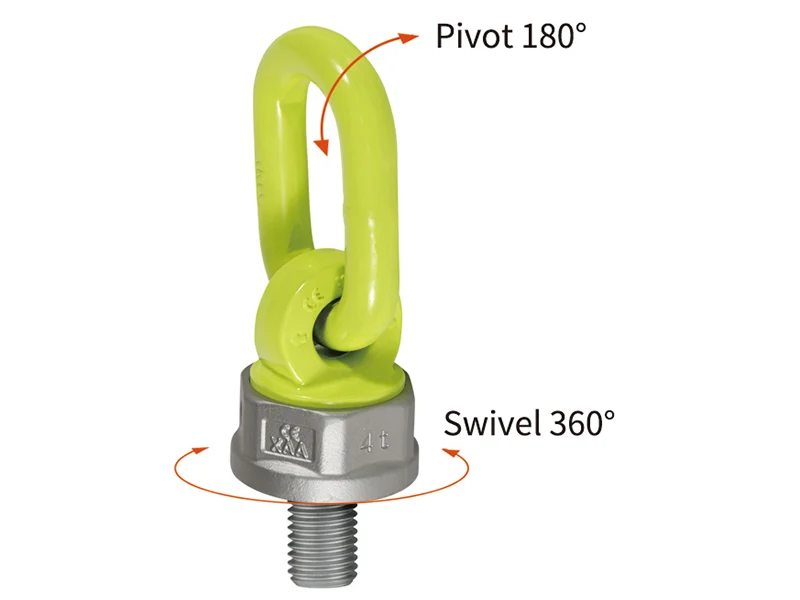

حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
  • حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
  • حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
  • حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
  • حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
  • حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
    • التخصيص
      التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
    • الخدمات
      الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).
    قطع وأدوات ومساعدات الرفع والتثبيت BLT097

    حلقة رفع دوارة للروافع المغناطيسية والأوناشSwivel Hoist Ring S+ (0.4-50t)
    • حد الحمولة أثناء العمل
      حد الحمولة أثناء العمل 0.4 إلى 50 طن
    • الدوران
      الدوران 360 درجة
    • محور الارتكاز
      محور الارتكاز 230 درجة

    تتميز حلقات الرفع الدوارة هذه بأنها توفر حلاً متعدد الاستخدامات لتطبيقات الرفع الصعبة مع حمولة تتراوح من 0.4 طن إلى 50 طن. وهي مصممة للدوران الكامل بزاوية 360 درجة حول محور المزلاج ونطاق دوران محوري 230 درجة، مما يسمح بتوجيه الحمل بدقة لتتناسب مع زاوية الرفع المثلى. ولذلك، تقلل هذه المرونة من خطر تلف كل من نقطة الرفع (حلقة الرفع) والحمولة، مما يضمن عمليات أكثر أمانًا في مجموعة واسعة من الصناعات.

    الفحص والمعايير
    • اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
    • تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
    • اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
    • صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
    التطبيقات
    • في عمليات النقل: مناسبة لرفع المعدات الصناعية الثقيلة ونقلها مثل المحولات ومجموعات المولدات الكهربائية
    • في عمليات النقل والمناولة في الموانئ والمحطات: يشيع استخدامها لرفع مكونات السفن ومعدات الإصلاح، حيث تسمح هذه الحلقات بتعديلات مرنة للزاوية، مما يقلل من الأخطاء ومخاطر الاصطدام.
    • في تشييد محطات توليد الطاقة من الرياح: تساعد الرافعات على ضبط زاوية واتجاه أقسام أبراج توربينات الرياح، مما يضمن التكديس والتوصيل الآمن والدقيق.
    اطلب عرض سعر

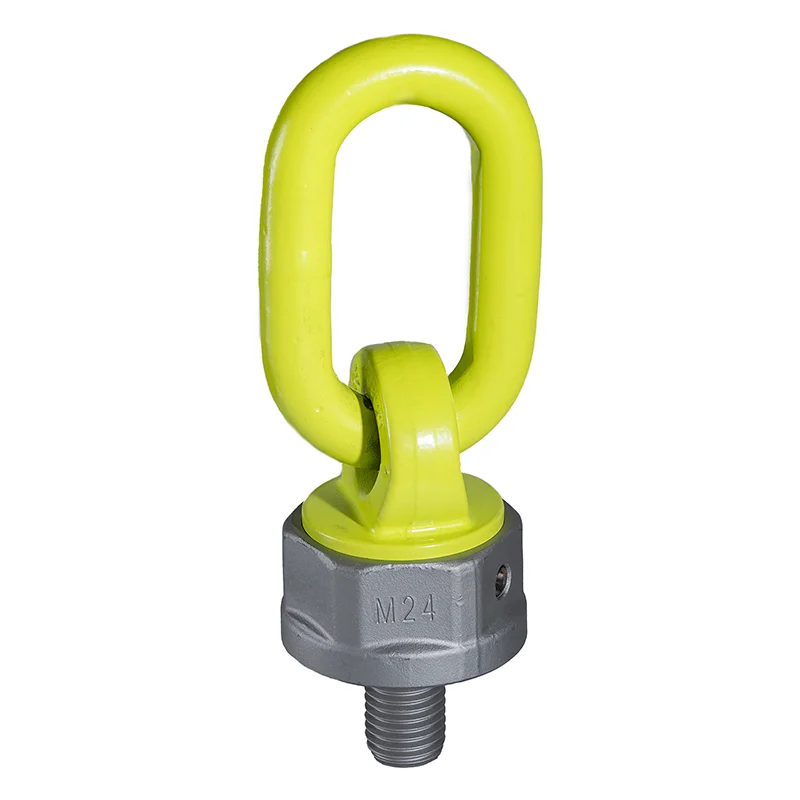

    حلقة رفع دوارة بقوة حمل عالية (0.4 إلى 50 طن)
    الميزات
    • تتميز بأنها مشكلة بالطرق من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، ومعالجة بالحرارة (معالجة بالحرارة)
    • تعمل البراغي المطروقة بشكل متكامل على تحسين قدرة التحميل، خاصةً بزاوية 90 درجة، مما يحسن من قوة الإجهاد وأداء الشد
    • يضاعف تشكيلها الدقيق كقطعة واحدة وكذلك المعالجة الحرارية من الصلابة والأداء
    • تتميز بطلاءات صديقة للبيئة مع أكثر من 400 ساعة من مقاومة رش الملح، ويمكن الاستخدام في البيئات البحرية والبيئات عالية الكلوريد دون تآكل
    • تتميز بتصميم مبتكر حاصل على براءة اختراع يزيل البقع العمياء في الطلاء، ولها ألوان جذابة بلونين: حلقة خضراء فاتحة ومسمار فضي رمادي
    • يسمح الدوران بـ 360 درجة والإمالة بـ 230 درجة بالأداء الممتاز في الرفع متعدد الاستخدامات
    • تتميز بآلية محمل كروي يضمن الدوران السلس في اتجاه القوة المطبقة لتوزيع الضغط بشكل موحد
    • تتميز بتصميم القاعدة السداسية مما يسهل التثبيت السهل والآمن على الحمولة
    • متوفرة بمقاسات M8-M150، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية)
    • يتراوح الحمل أثناء الشغل (WLL) من 0.4 طن إلى 50 طن، مع عامل أمان 4:1
    • يحتوي كل مكون حامل للحمولة على رقم دفعة إنتاج لإمكانية التتبع.
    • يتميز جسم الحلقة بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي، كما تتم معالجة البراغي باستخدام Dacromet لمضاعفة المتانة
    الخواص

    (متوفرة مع سنون مترية و سنونUNC خشنة)

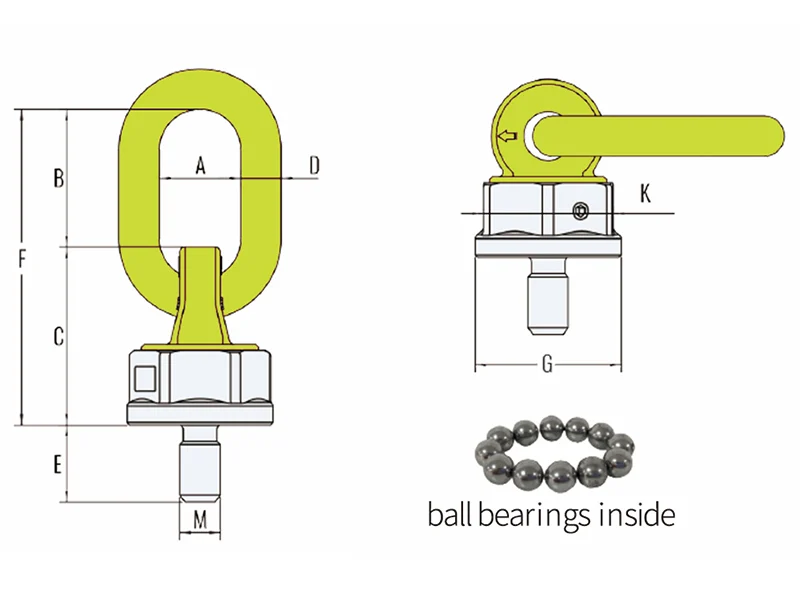

    خواص حلقة الرفع الدوارة بسنون مترية، سلسلة BLT097
    السلسلة حد الحمولة (بالطن) لولب (سنون) شكل M الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    E A±2 B+3 C D F+3 G K
    BLT097-M8 0.4 8×1.25 12 30 43 53 13 96 42 37 10-40 0.5
    BLT097-M10 0.6 10×1.50 19 30 43 53 13 96 42 37 10-40 0.5
    BLT097-M12 0.7 12×1.75 19 30 43 53 13 96 42 37 15-40 0.5
    BLT097-M14 1.25 14×2.00 31.8 30 43 53 13 96 42 37 30-100 0.5
    BLT097-M16-S 1.5 16×2.00 31.8 30 43 53 13 96 42 37 45-130 0.5
    BLT097-M12-B 1.05 12×1.75 19 34 54 70.5 16 124.5 61 54.5 15-40 1.2
    BLT097-M16-B 1.9 16×2.00 30 34 54 70.5 16 124.5 61 54.5 45-130 1.2
    BLT097-M20-S 2 20×2.50 30 34 54 70.5 16 124.5 61 54.5 100-170 1.2
    BLT097-M24-S 3.15 24×3.00 30 34 54 70.5 16 124.5 61 54.5 100-170 1.2
    BLT097-M18-B 2 18×2.50 38.1 40 68 88 20 156.0 72 64.5 100-170 2.2
    BLT097-M20-B 2.5 20×2.50 38.1 40 68 88 20 156.0 72 64.5 100-170 2.2
    BLT097-M24-B 4 24×3.00 38.1 40 68 88 20 156.0 72 64.5 100-170 2.2
    BLT097-M30 6.7 30×3.50 50 51 95.5 104.5 22 200.0 81 74 270-600 3.6
    BLT097-M36 10 36×4.00 54 51 95.5 104.5 22 200.0 81 74 270-600 3.7
    BLT097-M42 13 42×4.50 63 65 107.5 121.5 26 229.0 96 85 350-800 5.8
    BLT097-M48 14 48×5.00 68 65 107.5 121.5 26 229.0 96 85 350-800 6.1
    BLT097-M52 20 52×5.0 84 70 119.5 148.5 32 268 109 95 350-900 9.7
    BLT097-M56 20 56×5.5 84 70 119.5 148.5 32 268 109 95 350-900 9.9
    BLT097-M64 20 64×6.0 95 70 119.5 148.5 32 268 109 95 500-1000 10.6
    BLT097-M72-B 31.5 72×6.0 108 90 138 230 48 368 169 155 500-1400 34
    BLT097-M80-B 35 80×6.0 120 90 138 230 48 368 169 155 500-1500 35.5
    BLT097-M90-B 40 90×6.0 135 90 138 230 48 368 169 155 500-1500 37.5
    BLT097-M100-B 40 100×6.0 135 90 138 230 48 368 169 155 500-1700 39
    BLT097-M110 50 110×6.0 135 90 138 230 48 368 169 155 500-1700 41
    BLT097-M120 50 120×6.0 135 90 138 230 48 368 169 155 500-1700 43
    BLT097-M130 50 130×6.0 135 90 138 230 48 368 198 155 500-1700 45
    BLT097-M140 50 140×6.0 135 90 138 230 48 368 198 155 500-1700 47
    BLT097-M150 50 150×6.0 135 90 138 230 48 368 198 155 500-1700 49.5

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب
    يمثل الحرف "B" الهيكل الكبير، ويمثل الحرف "S" الهيكل الصغير

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT097-M8 8×1.25 0.6 1.2 0.4 0.8 0.6 0.4 0.4 0.8 0.6 0.4
    BLT097-M10 10×1.50 0.9 1.8 0.6 1.2 0.8 0.6 0.6 1.3 0.9 0.6
    BLT097-M12 12×1.75 1.2 2.4 0.7 1.4 1 0.7 0.7 1.5 1.1 0.7
    BLT097-M14 14×2.00 2 4 1.25 2.5 1.8 1.3 1.3 2.6 1.9 1.3
    BLT097-M16-S 16×2.00 2.6 5.2 1.5 3 2.1 1.5 1.5 3.2 2.3 1.5
    BLT097-M12-B 12×1.75 1.6 3.2 1.05 2.1 1.5 1.1 1.1 2.2 1.6 1.1
    BLT097-M16-B 16×2.00 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
    BLT097-M20-S 20×2.50 3.5 7 2 4 2.8 2 2 4.2 3 2
    BLT097-M24-S 24×3.00 5 10 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
    BLT097-M18-B 18×2.50 3.6 7.2 2 4 2.8 2 2 4.2 3 2
    BLT097-M20-B 20×2.50 4 8 2.5 5 3.5 2.5 2.5 5.3 3.8 2.5
    BLT097-M24-B 24×3.00 7 14 4 8 5.6 4 4 8.4 6 4
    BLT097-M30 30×3.50 10 20 6.7 13.4 9.4 6.7 6.7 14.1 10.1 6.7
    BLT097-M36 36×4.00 15 30 10 20 14 10 10 21 15 10
    BLT097-M42 42×4.50 17 34 13 26 18.2 13 13 27.3 19.5 13
    BLT097-M48 48×5.00 17 34 14 28 19.6 14 14 29.4 21 14
    BLT097-M52 52×5.0 25 50 20 40 28 20 20 42 30 20
    BLT097-M56 56×5.5 28 56 20 40 28 20 20 42 30 20
    BLT097-M64 64×6.0 28 56 20 40 28 20 20 42 30 20
    BLT097-M72-B 72×6.0 40 80 31.5 63 44.1 31.5 31.5 66.2 47.3 31.5
    BLT097-M80-B 80×6.0 40 80 35 70 49 35 35 73.5 52.5 35
    BLT097-M90-B 90×6.0 50 100 40 80 56 40 40 84 60 40
    BLT097-M100-B 100×6.0 50 100 40 80 56 40 40 84 60 40
    BLT097-M110 110×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M120 120×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M130 130×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M140 140×6.0 50 100 50 100 70 50 50 105 75 50
    BLT097-M150 150×6.0 50 100 50 100 70 50 50 105 75 50

    خواص حلقة الرفع الدوارة بسنون مترية، سلسلة BLT097
    السلسلة حد الحمولة (بالطن) السنون شكل الأبعاد (مم) عزم الدوران (نيوتن متر) الوزن (كجم)
    M TPI E A±2 B±3 C D F±3 G K
    BLT097-3/8 0.6 3/8 16 19 30 43 53 13 96 42 37 10-40 0.47
    BLT097-1/2 0.7 1/2 13 19 30 43 53 13 96 42 37 15-40 0.48
    BLT097-5/8-S 1.5 5/8 11 31.8 30 43 53 13 96 42 37 45-130 0.5
    BLT097-5/8-B 1.9 5/8 11 30 34 54 70.5 16 124.5 61 54.5 45-130 1.2
    BLT097-3/4-S 1.9 3/4 10 30 34 54 70.5 16 124.5 61 54.5 45-130 1.2
    BLT097-1-S 3.15 1 8 30 34 54 70.5 16 124.5 61 54.5 190-280 1.25
    BLT097-3/4-B 2 3/4 10 38.1 40 68 88 20 156 72 64.5 45-130 2.16
    BLT097-7/8 2.5 7/8 9 38.1 40 68 88 20 156 72 64.5 100-170 2.2
    BLT097-1-B 4 1 8 38.1 40 68 88 20 156 72 64.5 190-280 2.22
    BLT097-1-1/4 6 1-1/4 7 50 51 95 105 22 200 81 74 270-600 3.6
    BLT097-1-1/2 10 1-1/2 6 54 51 95 105 22 200 81 74 270-600 3.75
    BLT097-1-3/4 13 1-3/4 5 68 65 107.5 121.5 26 229 96 85 350-800 6
    BLT097-2 14 2 4.5 68 65 107.5 121.5 26 229 96 85 350-800 6.2
    BLT097-2-1/4 20 2-1/4 4.5 84 70 119.5 148.5 32 268 109 95 350-900 10
    BLT097-2-1/2 20 2-1/2 4 95 70 119.5 148.5 32 268 109 95 350-900 10.5
    BLT097-3 31.5 3 4 108 90 138 230 48 368 169 155 500-1700 31
    BLT097-3-1/2 40 3-1/2 4 135 90 138 230 48 368 169 155 500-1700 34
    BLT097-4 40 4 4 135 90 138 230 48 368 169 155 500-1700 36.5

    عامل أمان بنسبة 4:1
    يمكن تخصيص طول وسنون البرغي حسب الطلب

    تطبيقات الحمل أثناء العمل

    طريقة الرفع تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل تطبيقات الحمل أثناء العمل
    عدد أرجل الرافعة 1 2 1 2 2 2 3-4 3-4
    زاوية الرفع 0° 0° 90° 90° 0-45° 45-60° عدم التماثل 0-45° 45-60° عدم التماثل
    السلسلة لولب (سنون) شكل M حد الحمولة (بالطن)
    BLT097-3/8 3/8 0.9 1.8 0.6 1.2 0.8 0.6 0.6 1.3 0.9 0.6
    BLT097-1/2 1/2 1.2 2.4 0.7 1.4 1 0.7 0.7 1.5 1.1 0.7
    BLT097-5/8-S 5/8 2.6 5.2 1.5 3 2.1 1.5 1.5 3.2 2.3 1.5
    BLT097-5/8-B 5/8 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
    BLT097-3/4-S 3/4 3 6 1.9 3.8 2.7 1.9 1.9 4 2.9 1.9
    BLT097-1-S 1 5 10 3.15 6.3 4.4 3.2 3.2 6.6 4.7 3.2
    BLT097-3/4-B 3/4 3.6 7.2 2 4 2.8 2 2 4.2 3 2
    BLT097-7/8 7/8 4 8 2.5 5 3.5 2.5 2.5 5.3 3.8 2.5
    BLT097-1-B 1 7 14 4 8 5.6 4 4 8.4 6 4
    BLT097-1-1/4 1-1/4 10 20 6 12 8.4 6 6 12.6 9 6
    BLT097-1-1/2 1-1/2 15 30 10 20 14 10 10 21 15 10
    BLT097-1-3/4 1-3/4 17 34 13 26 18.2 13 13 27.3 19.5 13
    BLT097-2 2 18 36 14 28 19.6 14 14 29.4 21 14
    BLT097-2-1/4 2-1/4 25 50 20 40 28 20 20 42 30 20
    BLT097-2-1/2 2-1/2 28 56 20 40 28 20 20 42 30 20
    BLT097-3 3 40 80 31.5 63 44.1 31.5 31.5 66.2 47.3 31.5
    BLT097-3-1/2 3-1/2 50 100 40 80 56 40 40 84 60 40
    BLT097-4 4 50 100 40 80 56 40 40 84 60 40
    هل تود معرفة المزيد حول المنتجات؟
    البريد الإلكتروني: info@mainlywell.com
    للتواصل عبر الموبايل: +86-15122032926
    تواصل معنا
    الشركة المصنعة لأدوات الرفع والتثبيت ومساعدات الرفع ومجموعة التعليق وملحقاتها
      1. المواد الخام وورش التصنيع والمستودعات

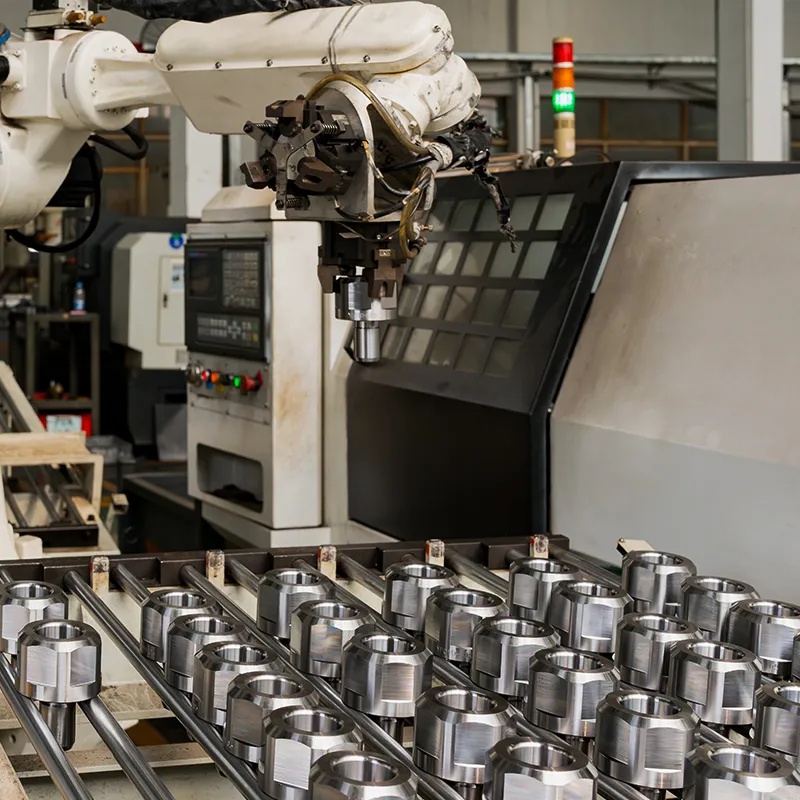

        المواد الخام وورش التصنيع والمستودعات
      2. نحن شركة رائدة ومتخصصة في تصميم وتصنيع وبيع معدات الرفع والتثبيت، مثل نقاط التثبيت والارتكاز (نقاط الرفع، أدوات الرفع) في الأوناش والرافعات المغناطيسية ومغناطيس الرفع الدائم. ونظرًا لأن منتجاتنا الخاصة بالرفع تلعب دورًا حاسمًا في عمليات النقل والرفع والمناولة، حيث تكون السلامة أمرًا بالغ الأهمية، فإننا نولي أهمية قصوى للجودة. ويبدأ هذا الالتزام بالجودة باستخدام مواد خام فائقة الجودة. اقرأ المزيد
      1. التحكم ومراقبة الجودة
        التحكم ومراقبة الجودة
      2. تُعد مراقبة الجودة أمرًا ضروريًا لمراقبة وإزالة العوامل المسببة لعدم المطابقة أو النتائج غير المرضية في كل مرحلة من مراحل الإنتاج، مما يضمن الامتثال لمتطلبات الجودة وتحقيق الكفاءة الاقتصادية. ولذا، فإننا في شركة Mainlywell ندير مختبرًا مجهزًا بالكامل لتحليل المواد ونستخدم معدات اختبار الجودة المتقدمة، بما في ذلك جهاز اختبار صلابة روكويل الرقمي، وأداة تحليل المعادن، وجهاز اختبار الإجه...اقرأ المزيد
      1. خدمات التصنيع OEM/ODM

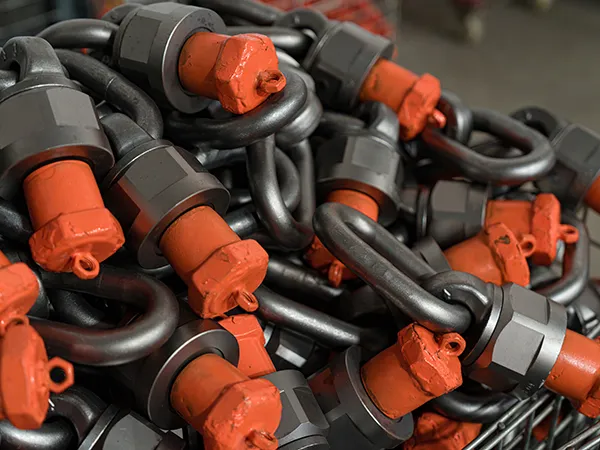

        خدمات التصنيع OEM/ODM
